纯平模式的安装方法
请按照以下顺序安装。
0:00
/4:06
警告

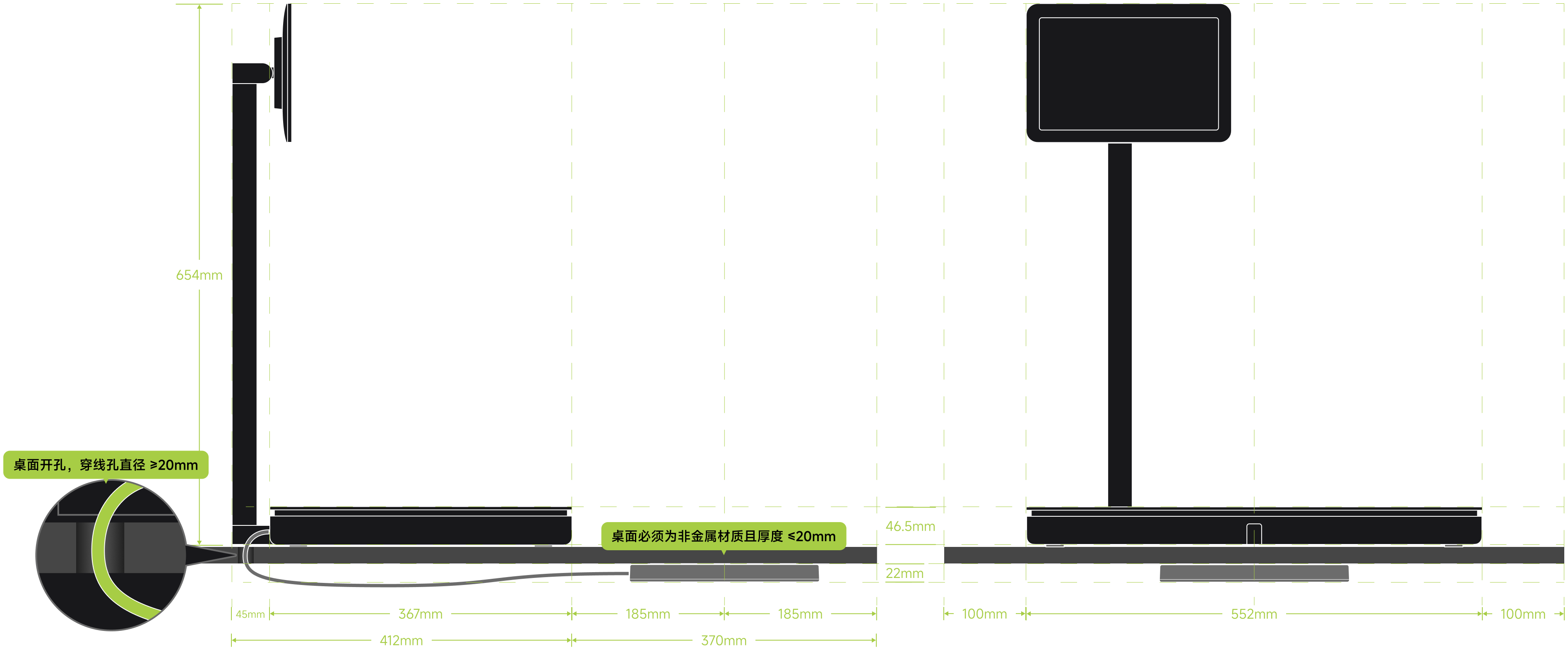

使用此模式的条件：桌面为厚度不大于 20mm 的非金属材质且桌面预留可穿过数据线至桌面背面的线孔。如不满足此条件，请使用 RFID 托盘，以免影响 RFID 识别的准确性。

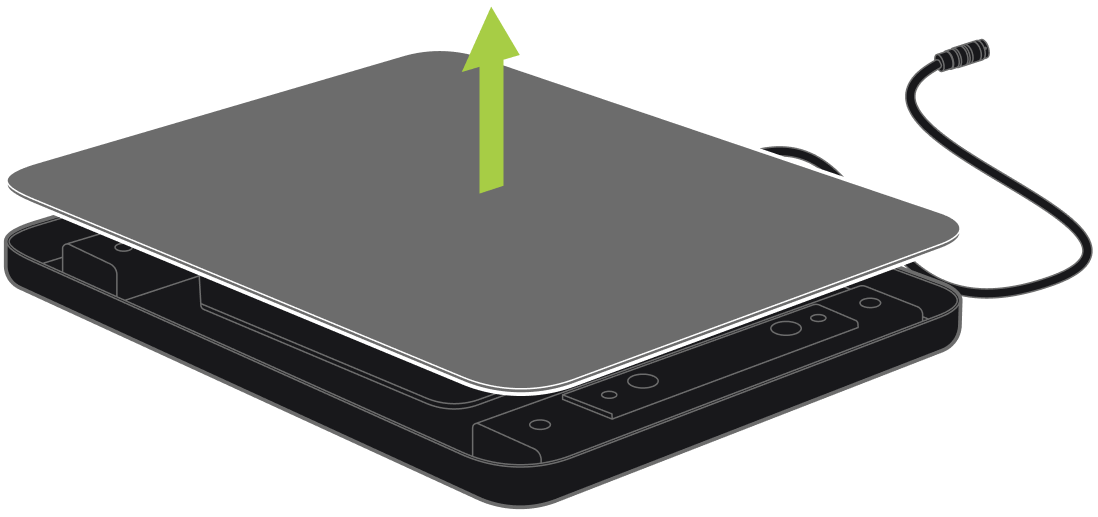

拆卸 RFID 托盘的玻璃面板
双手扶住钢化玻璃面板两侧向上抬起，使其与 RFID 托盘分离。

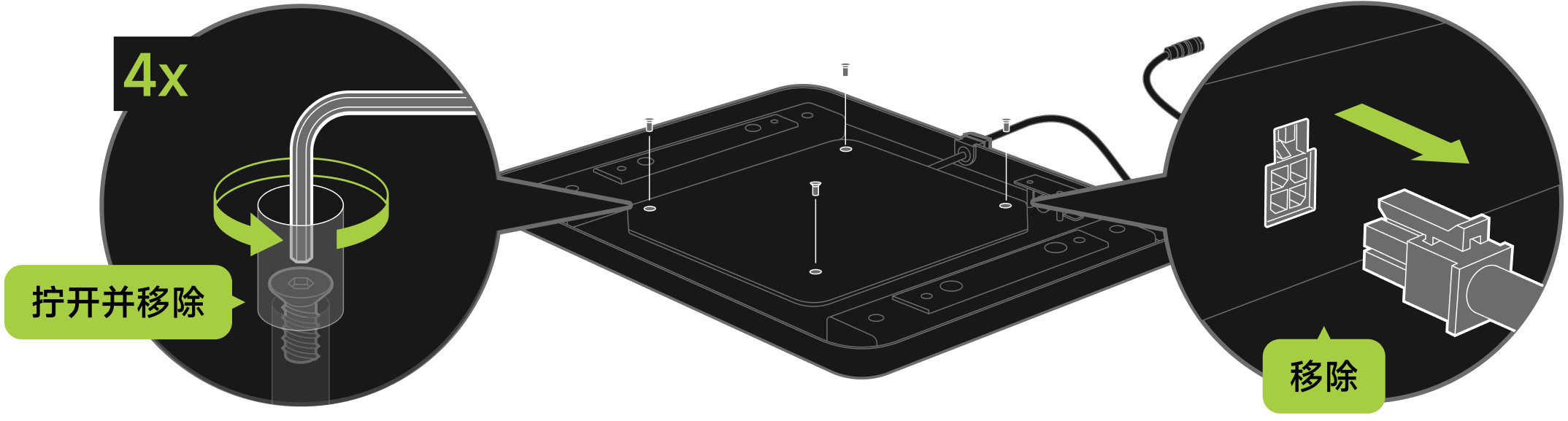

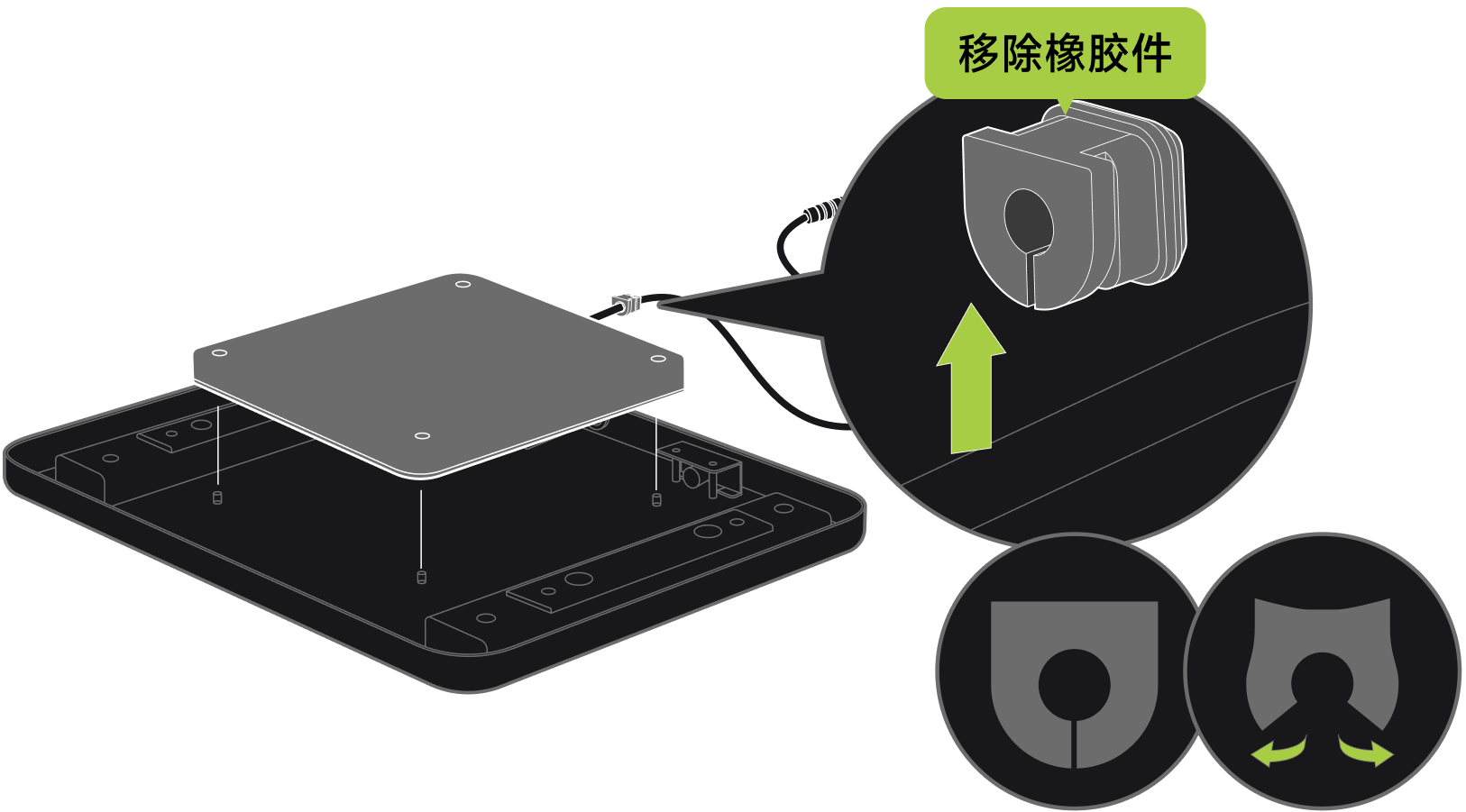

拆卸 RFID 识别模块
- 使用随附的「小号内六角螺丝扳手」拧下固定螺丝，并断开霍尔开关连接线。
- 移除橡胶固定件，轻提 RFID 识别模块，将其与 RFID 托盘完全分离。

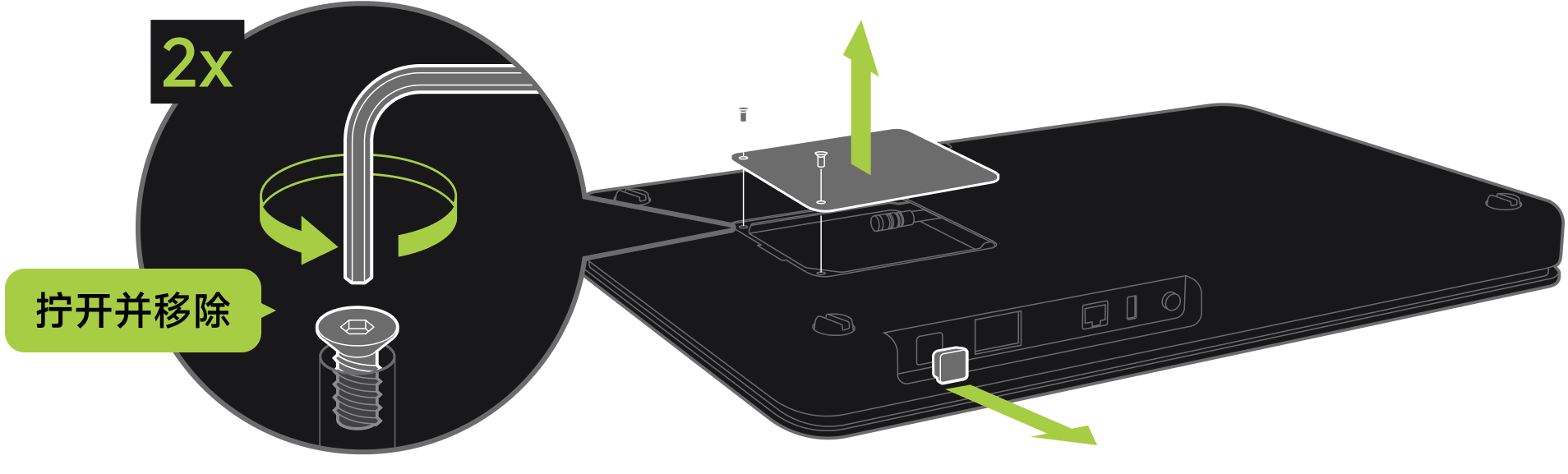

拆卸称重台底部线仓盖及背面穿线孔的盖子
- 使用随附的「小号内六角螺丝扳手」，拧下底部接线仓盖的两颗螺丝，并移除保护盖。
- 移除背面数据线穿线孔的保护盖。

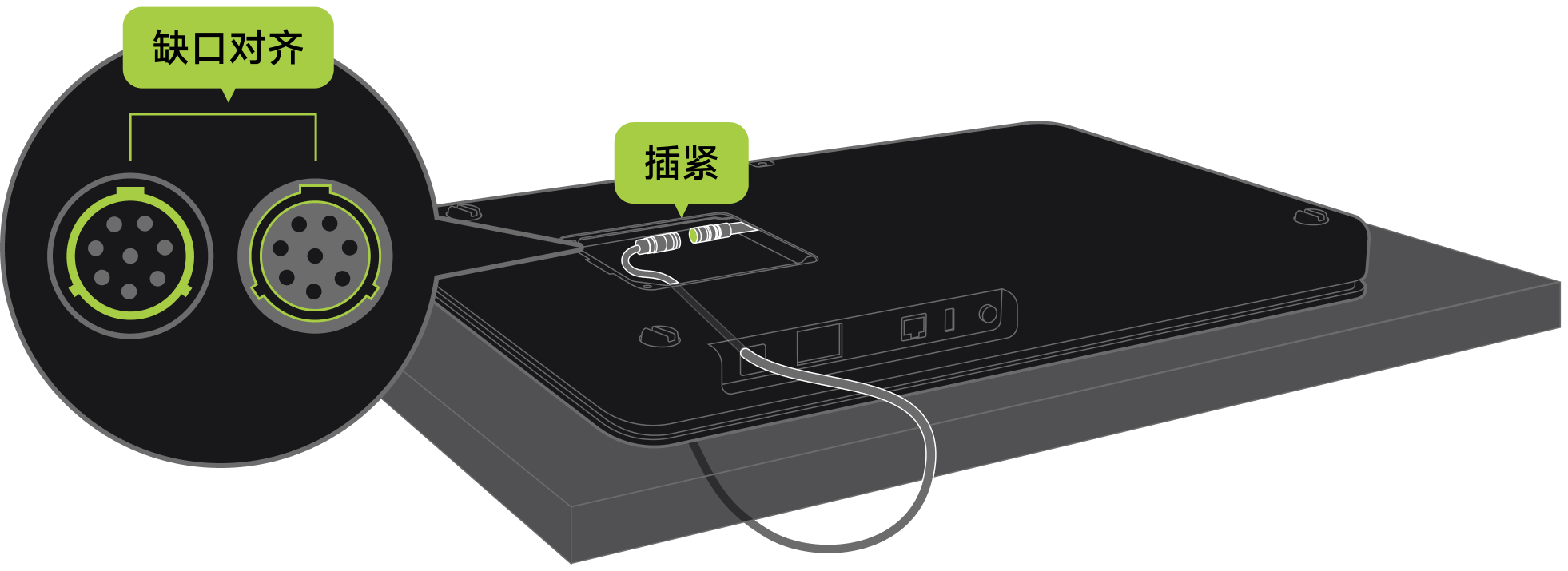

连接 RFID 识别模块数据线

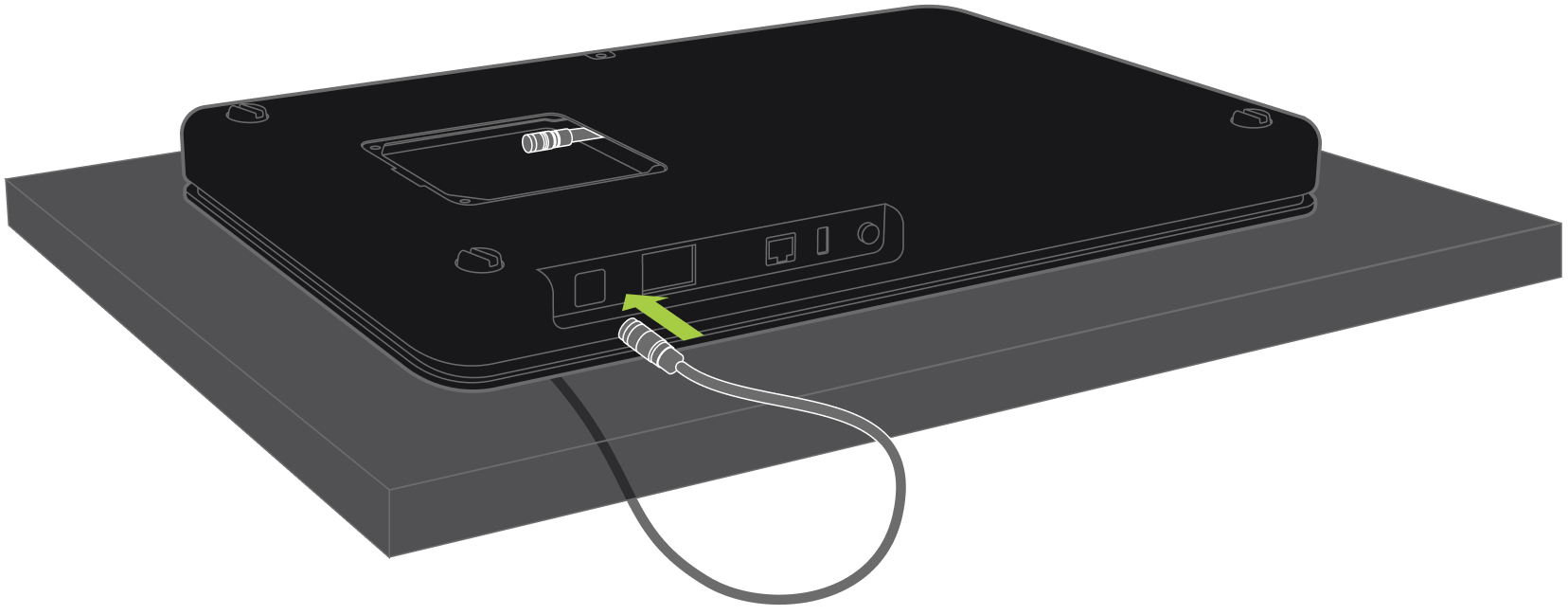

- 将 RFID 识别模块数据线从背面穿线孔穿入到底部线仓内。
- 在底部线仓内，连接 RFID 识别模块数据线与主控数据线。

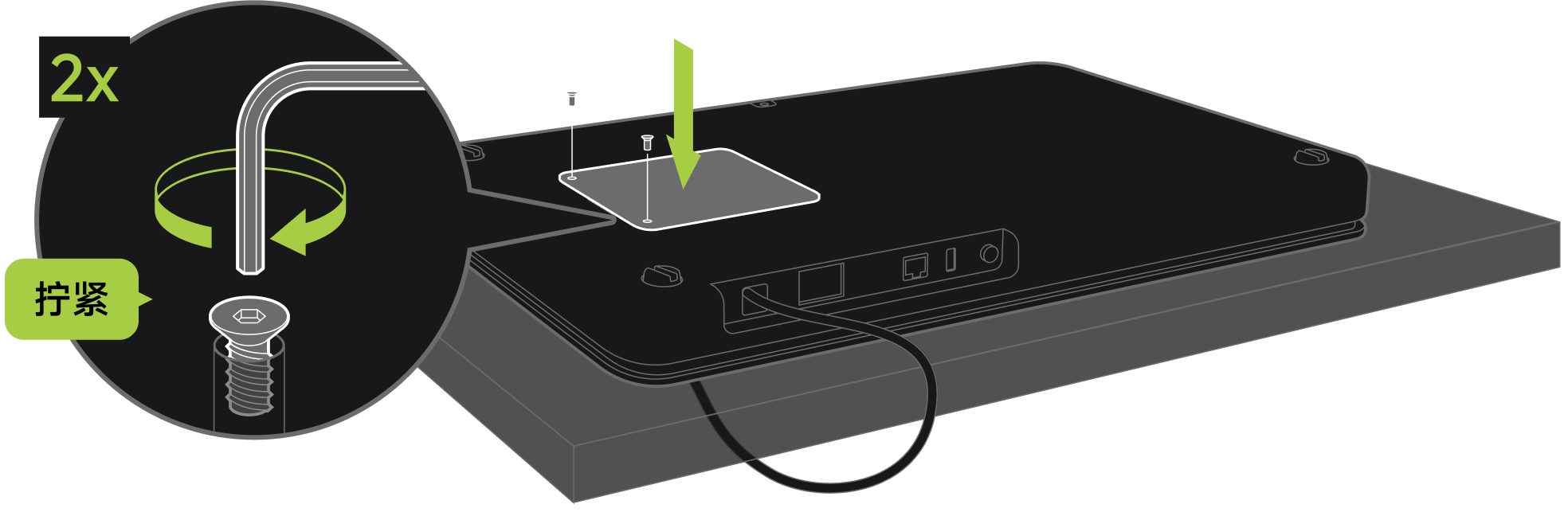

安装底部线仓盖
将底部接线仓盖放回原位，使用随附的「小号内六角螺丝扳手」拧紧两颗固定螺丝。

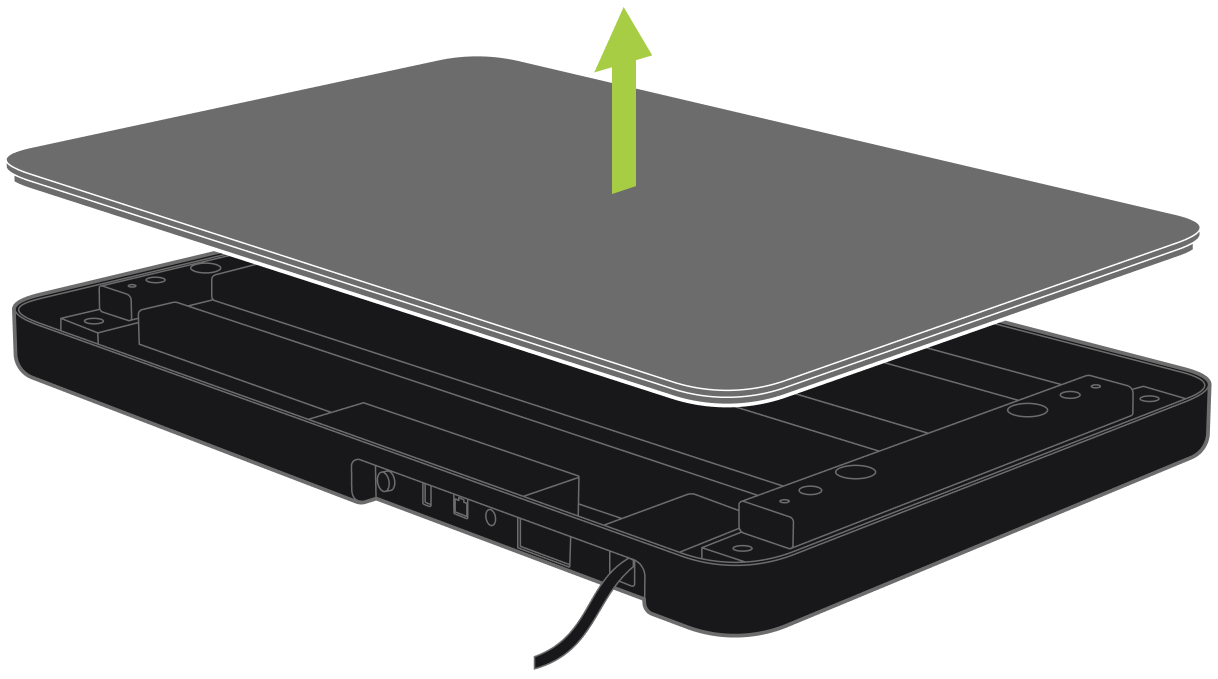

拆卸称重台的钢化玻璃面板
双手扶住钢化玻璃面板两侧，轻轻向上抬起，使其与秤体分离。

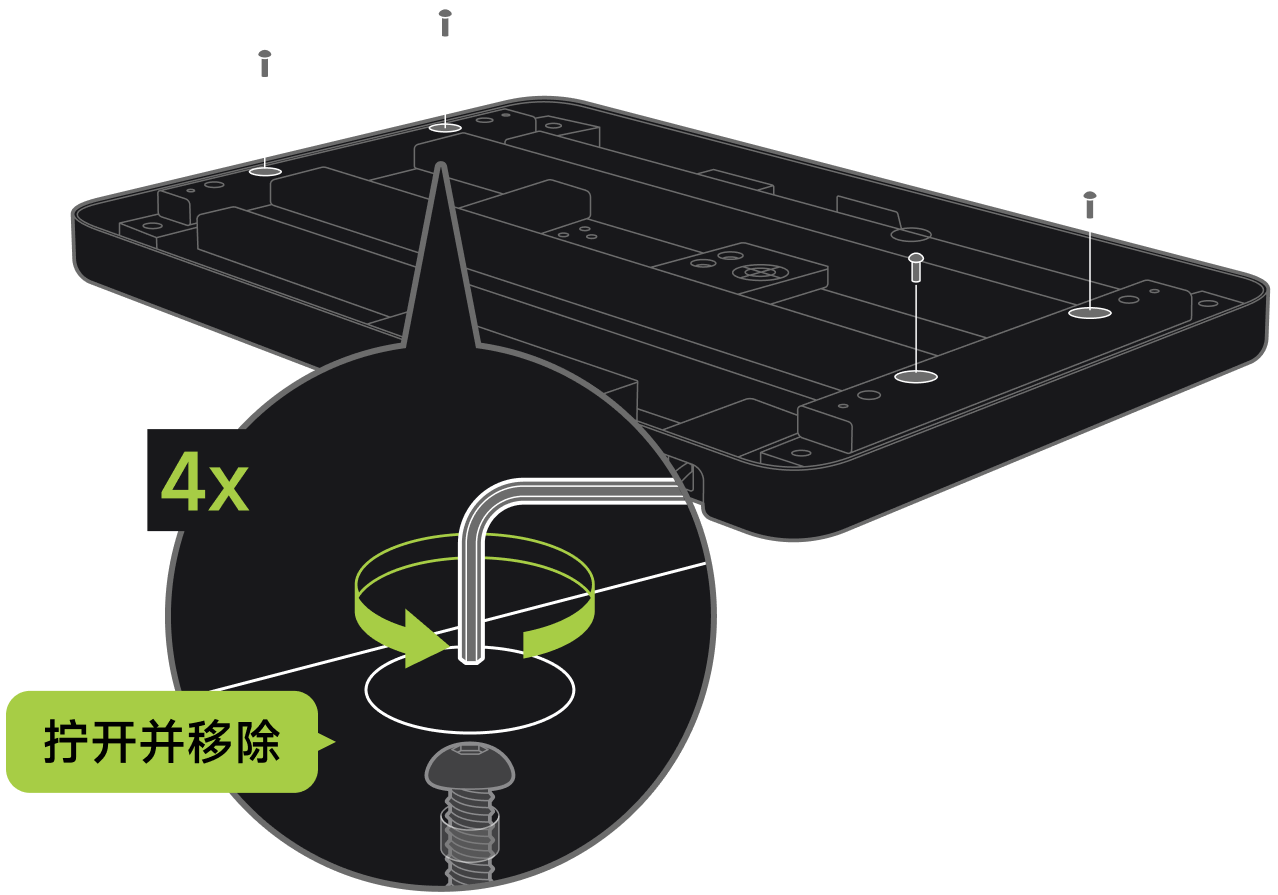

拆卸称重台运输保护螺丝
使用随附的「大号内六角螺丝扳手」，拧开并移除 4 颗保护螺丝。
警告
必须移除此螺丝，否则设备无法正常使用。

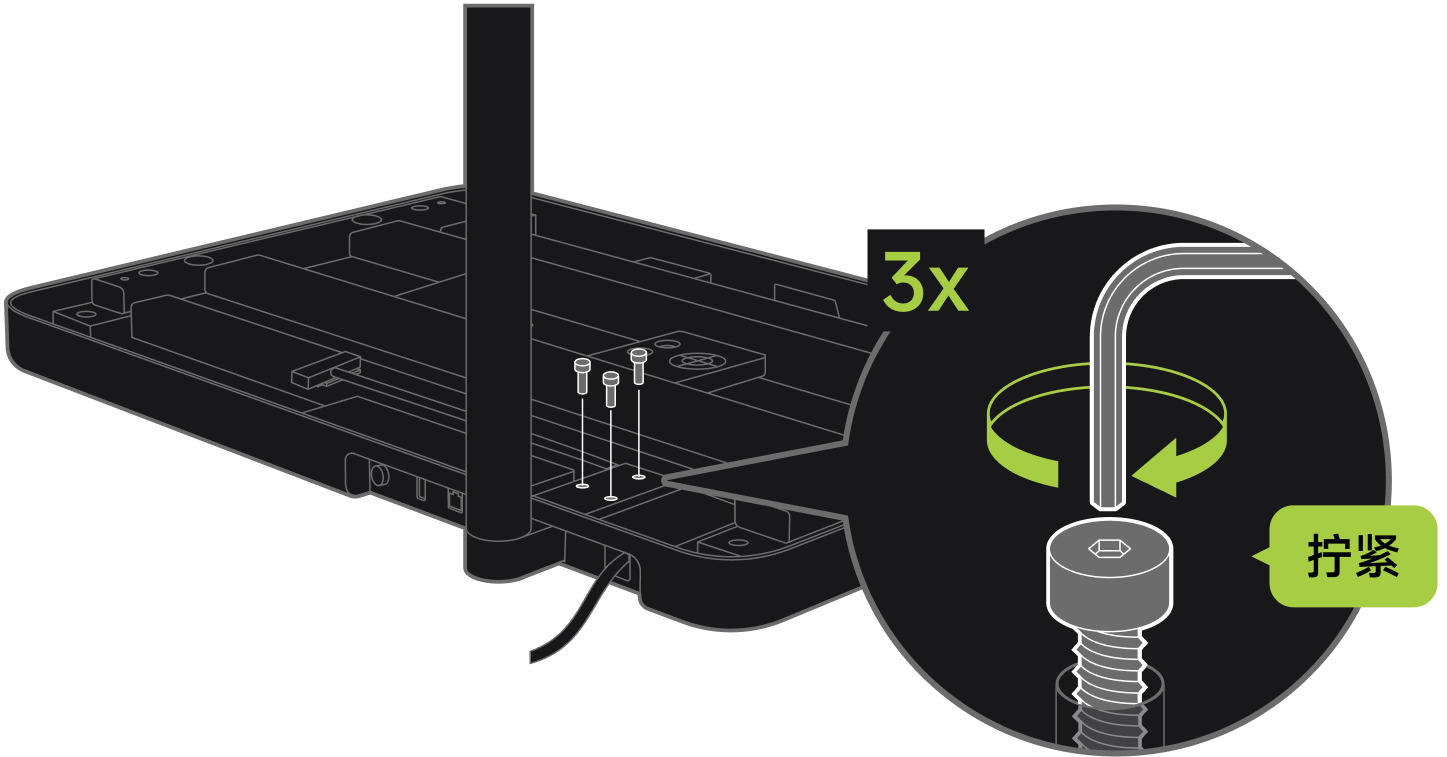

安装显示屏支架

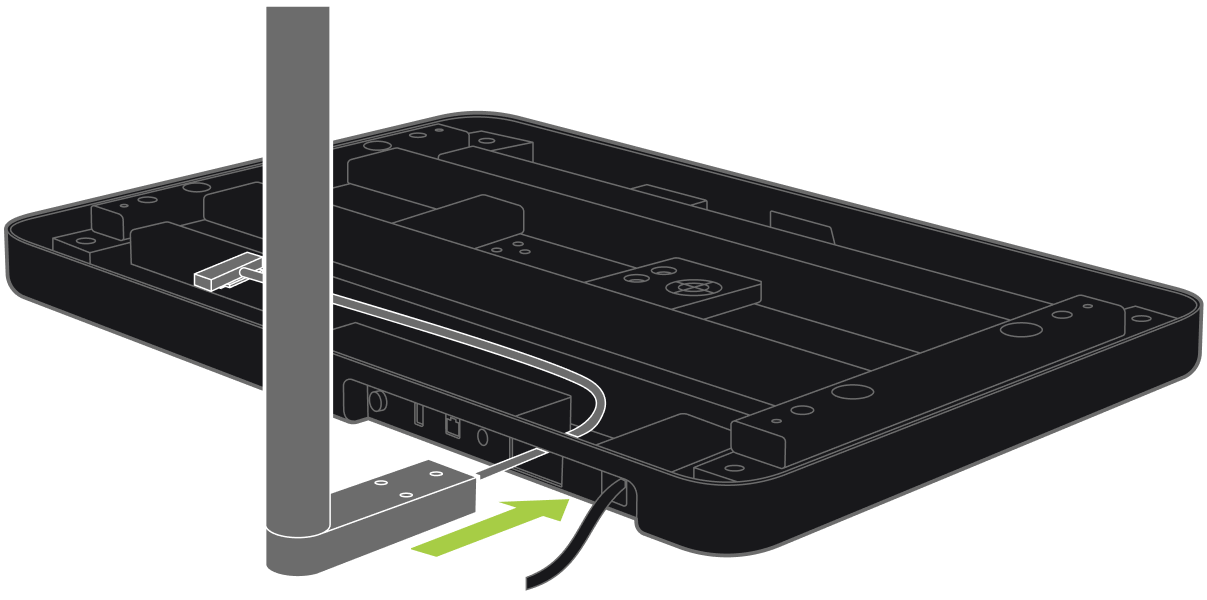

- 将屏幕支架的数据线穿入称重台背面的安装孔。
- 使用随附的「大号内六角螺丝扳手」拧紧三颗固定螺丝。

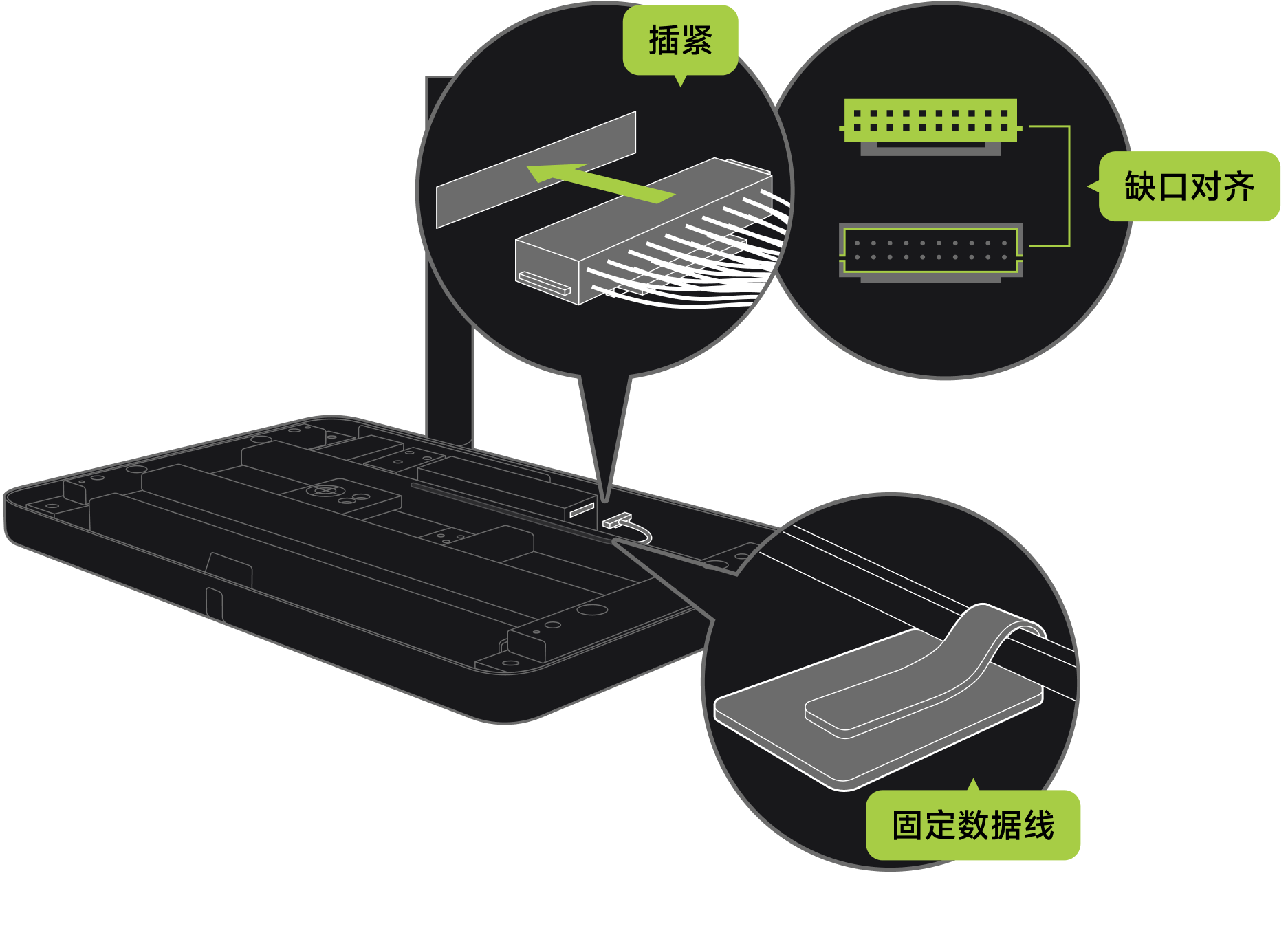

- 将显示屏的数据线与主控板连接，并将数据线固定在称重台内的卡扣上。

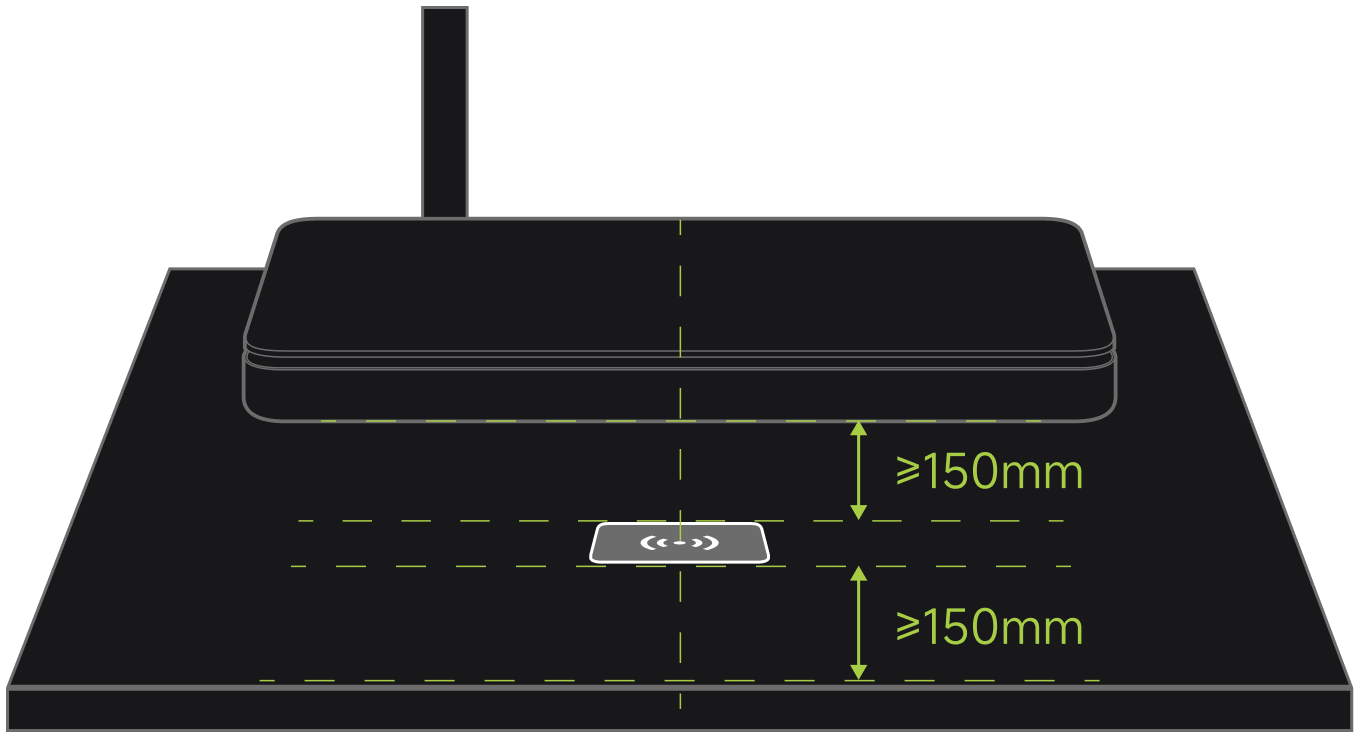

确认摆放位置并粘贴标识
确定合适位置后，撕去「RFID 桌面标识」背面的双面胶膜，将其牢固粘贴于桌面上方。

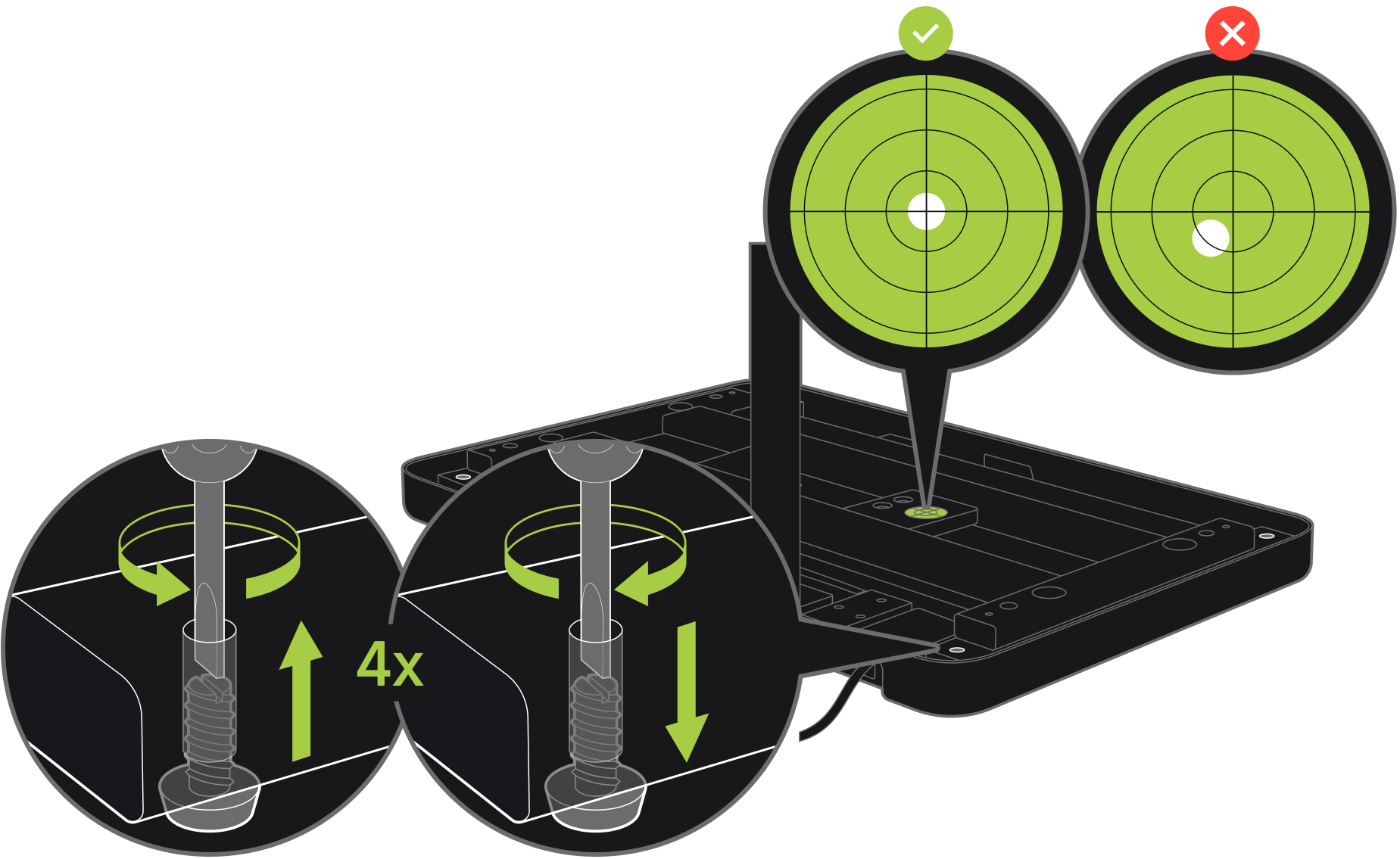

调节称体平衡
使用「一字螺丝刀」，以设备中间水平仪为标准，调节 4 个脚垫高度直至称重台水平度达标。
警告
由于桌面不同位置平整度不同，在设备调平完成后，尽量不要移动位置，如须移动位置，请重新检查水平仪状态。

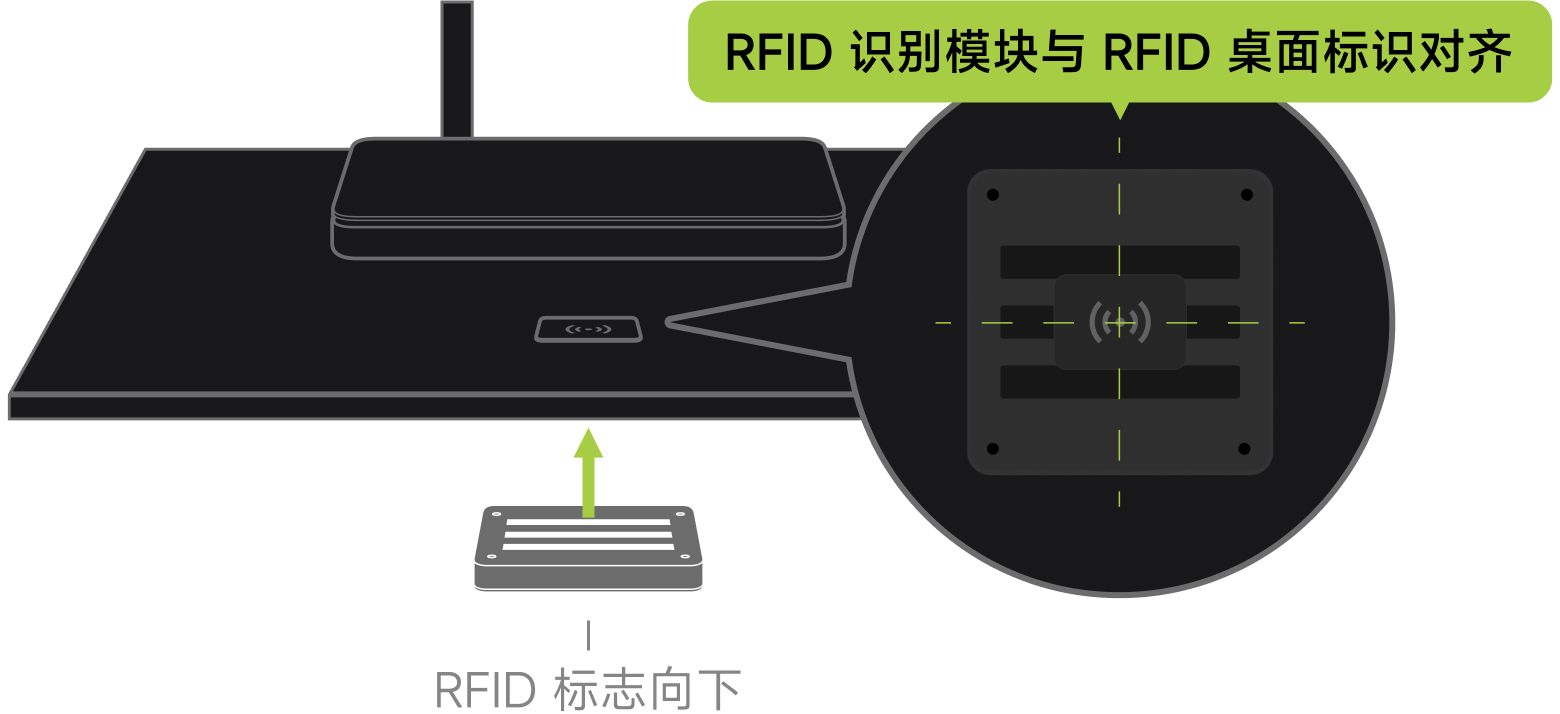

在桌面下固定 RFID 识别模块
撕去「RFID 识别模块」背面双面胶膜，将模块稳固粘贴于桌板背面。
注意
安装时，请确保 RFID 识别模块与桌面上的 RFID 标识精确居中对齐，且模块的 RFID 标志朝向地面，以避免使用时无法识别餐盘。

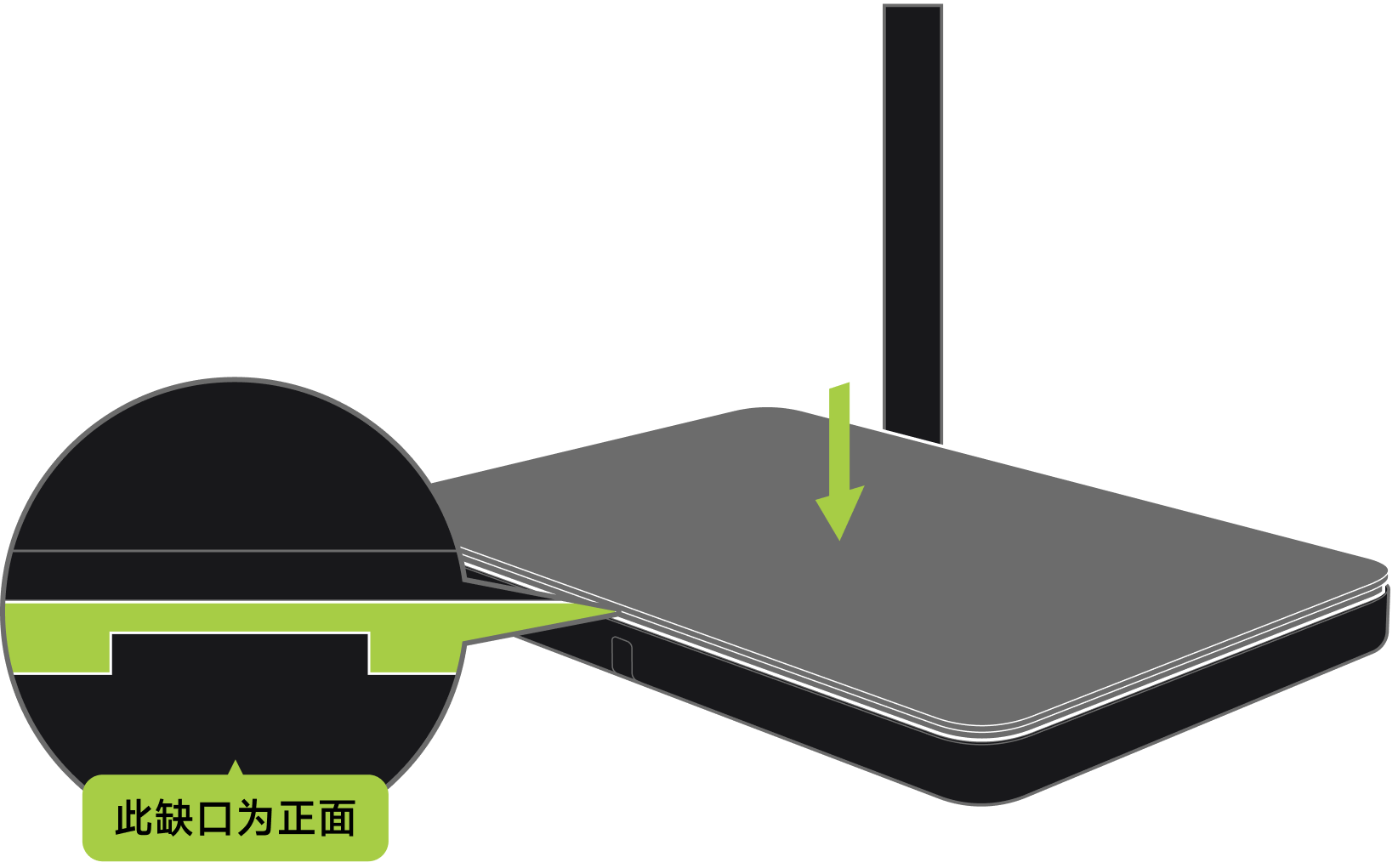

安装称重台的钢化玻璃面板
将玻璃面板放置于称重台上，向下按紧。
注意
安装玻璃台面时，请确认其正确朝向，以避免因方向错误引起设备损坏或功能异常。

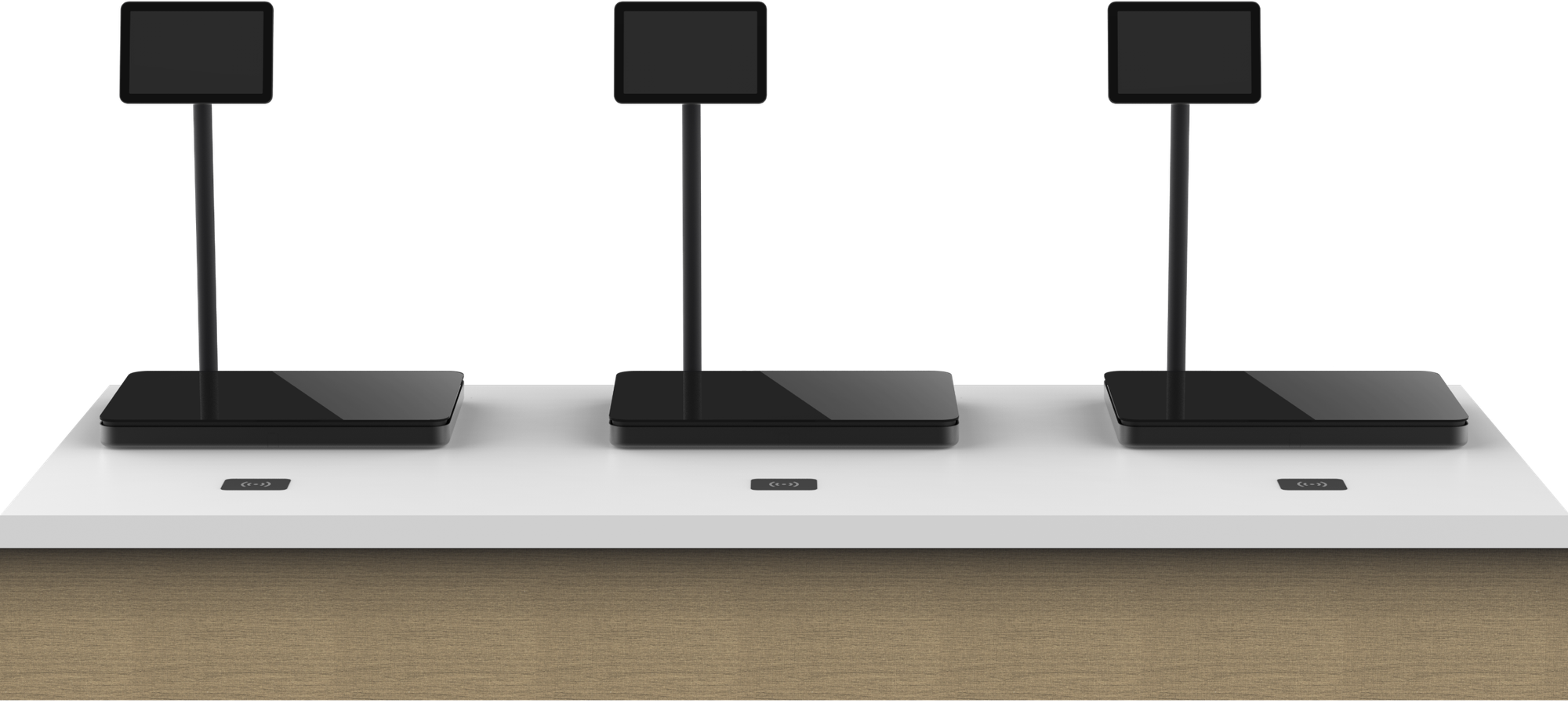

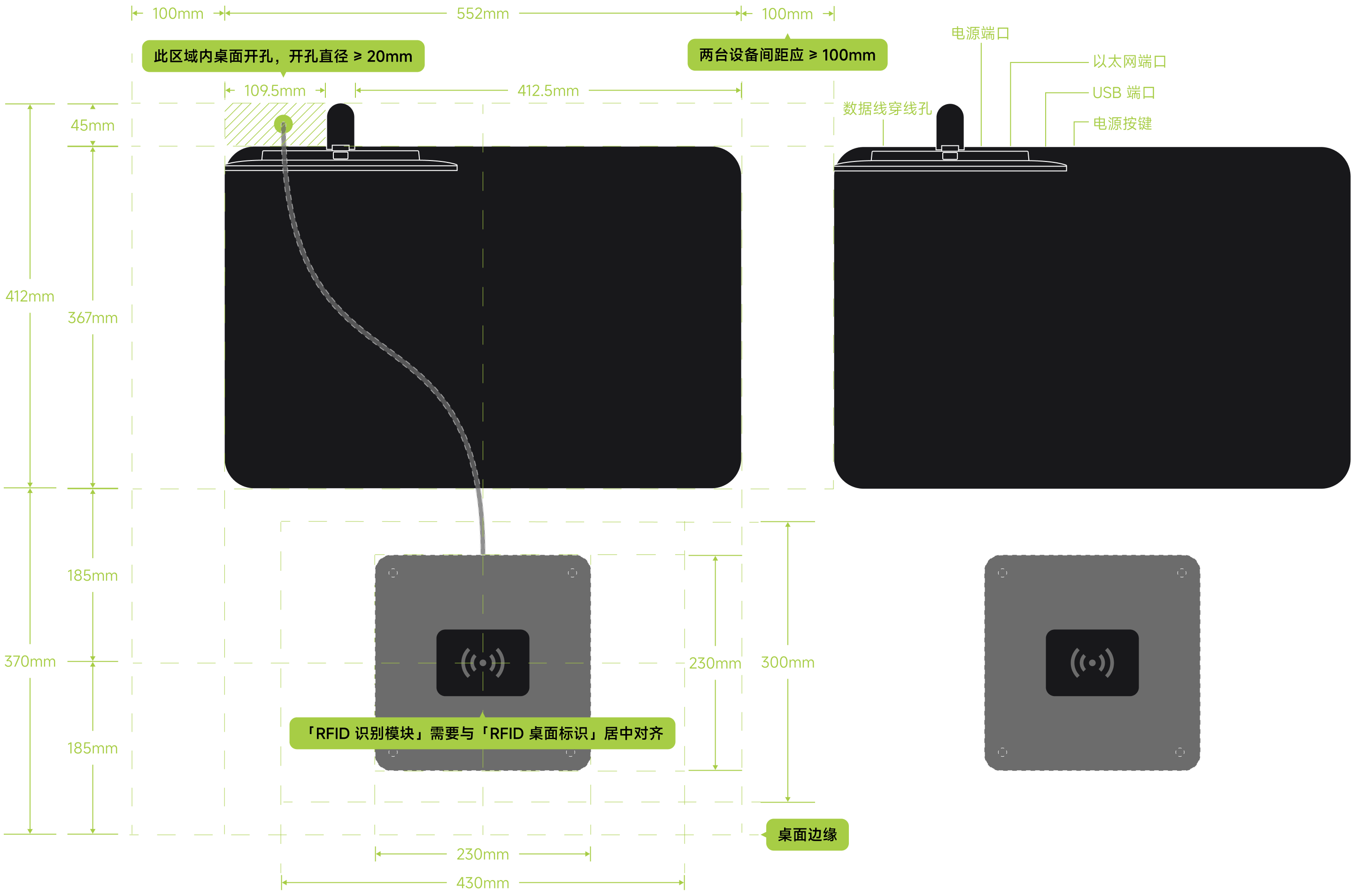

B1 摆放位置示意图
MCT SMARTBUFFET B1 在桌面摆放时，间距不小于100mm。
警告
开启设备后，需前往「设置」>「使用模式」>「隐藏模式」，否则会触发「未检测到 RFID 托盘」报警。
提示
安装完成后需要绑定设备。
