安装

托盘模式安装方法

  更新

托盘模式的安装方法

请按照以下顺序安装。

0:00
/4:10

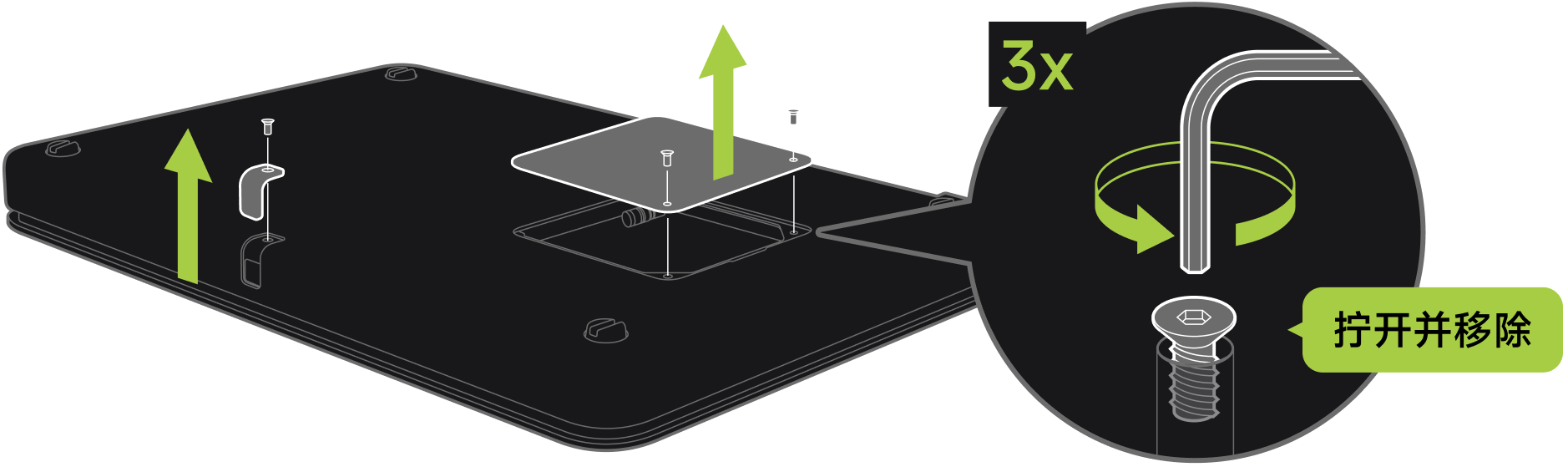

拆卸称重台的底部线仓盖和正面接线孔盖

使用随附的「小号内六角螺丝扳手」,拧下底部线仓盖和正面接线孔盖的螺丝,并移除保护盖。

台面模式A

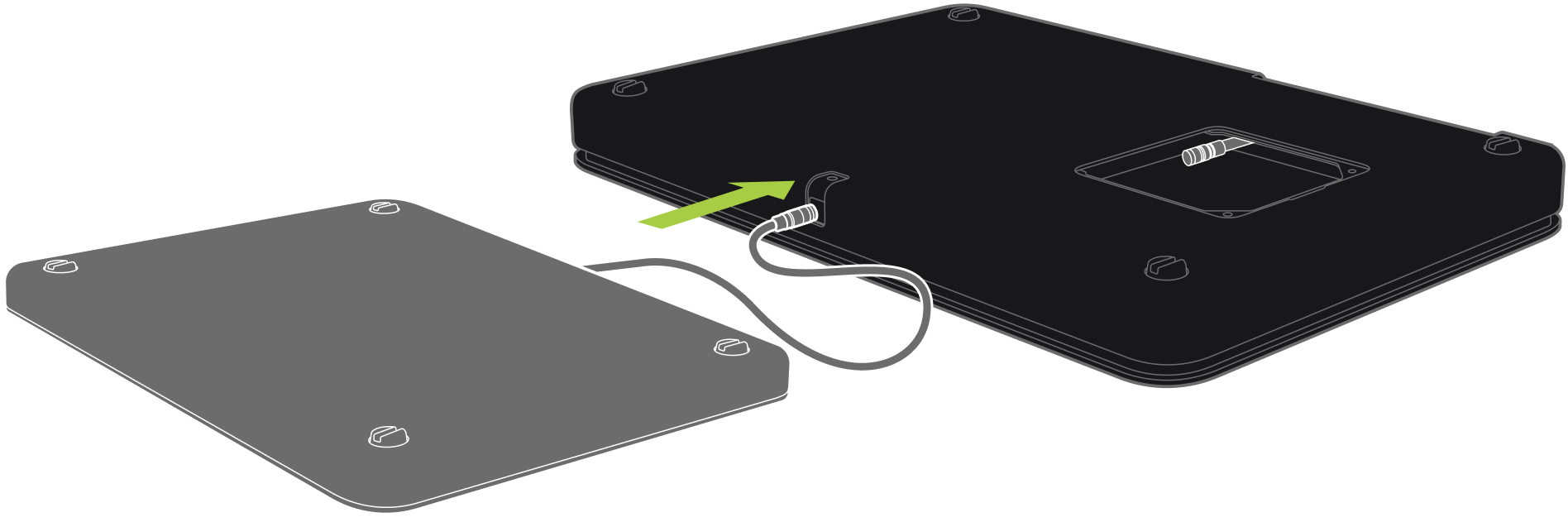

连接 RFID 识别模块数据线

  1. 将 RFID 托盘的数据线从正面接线孔穿入至底部线仓内。
台面模式B
提示

「RFID 识别模块」出厂时已安装在 RFID 托盘中。

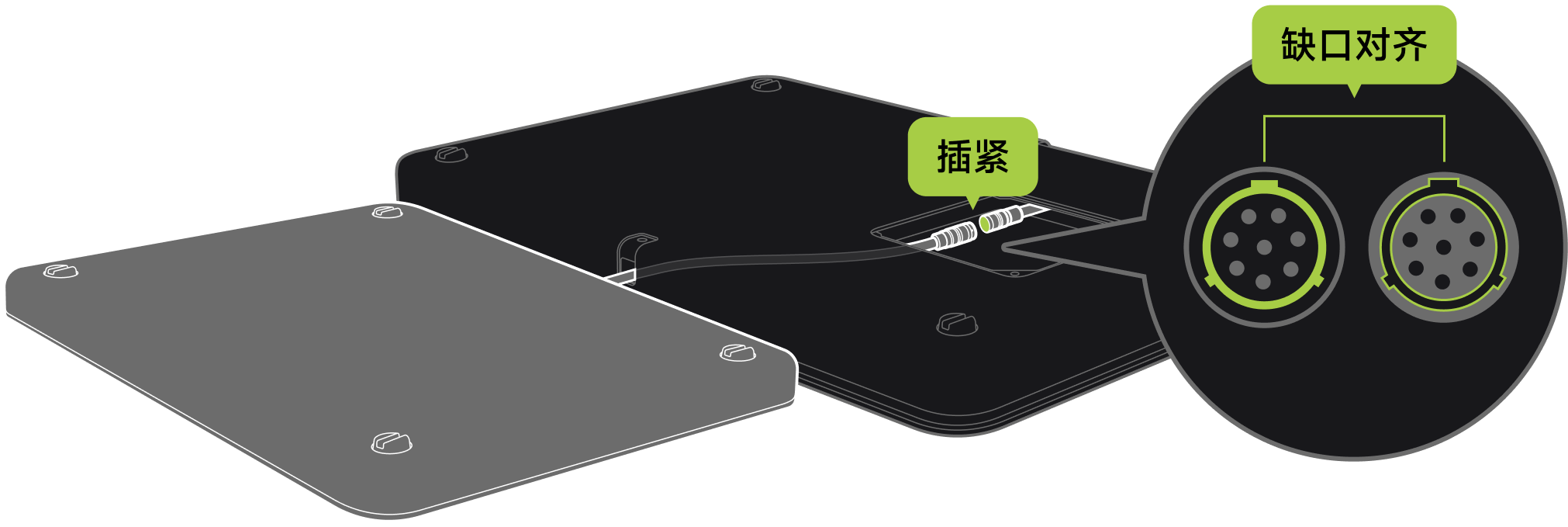

  1. 在底部接线仓内,连接 RFID 识别模块数据线与主控数据线。
台面模式C

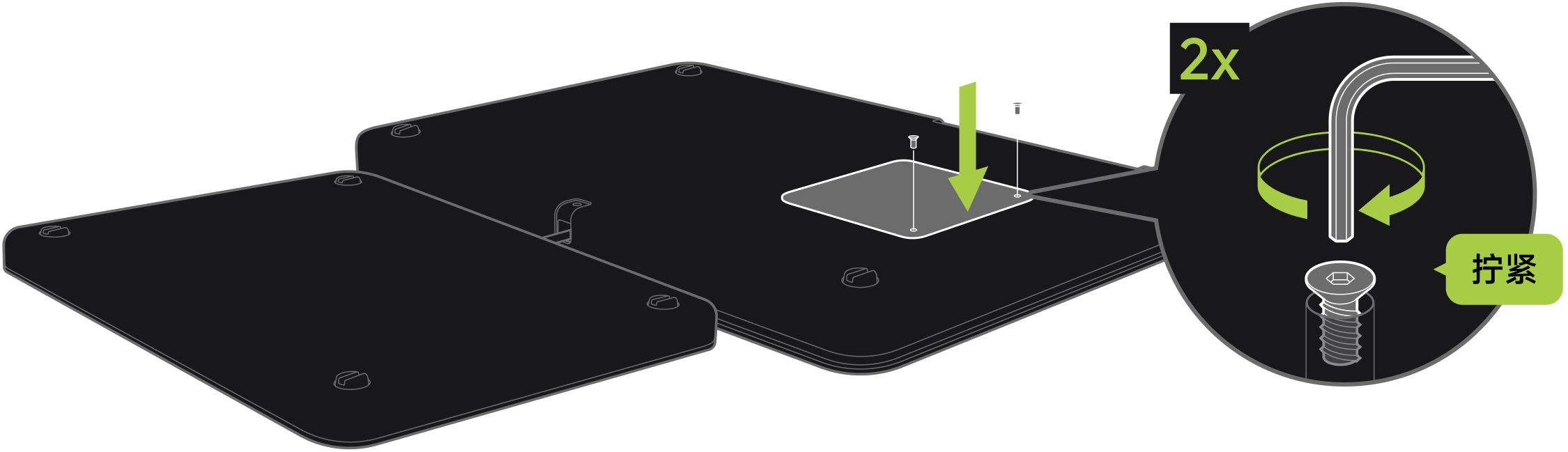

安装称重台的底部线仓盖

将底部接线仓盖放回原位,使用随附的「小号内六角螺丝扳手」拧紧 2 颗固定螺丝。

托盘模式安装步骤D

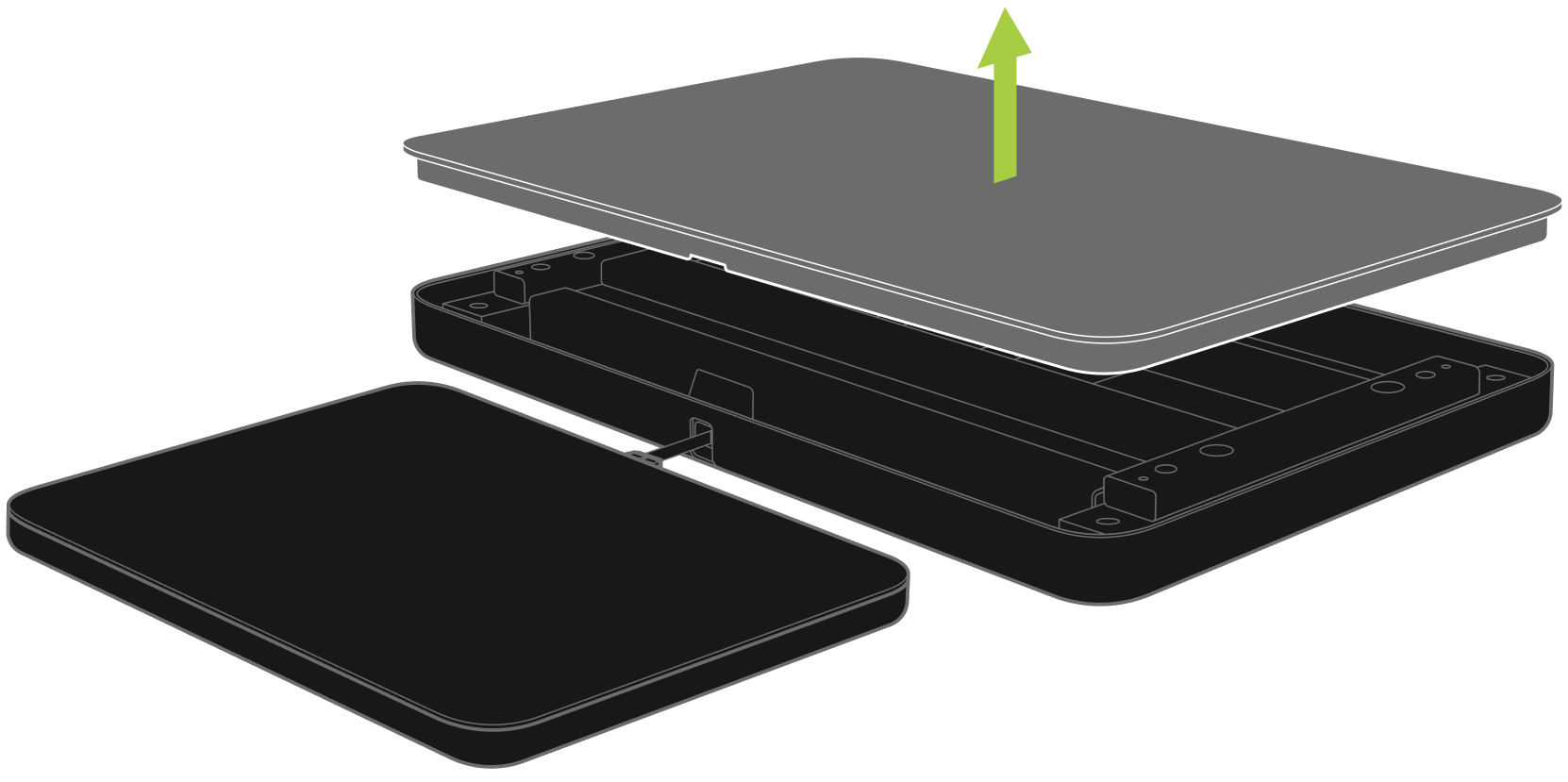

拆卸称重台的钢化玻璃面板

双手扶住钢化玻璃面板两侧向上抬起,使其与称重台分离。

台面模式F

拆卸称重台运输保护螺丝

使用随附的「大号内六角螺丝扳手」,拧开并移除 4 颗保护螺丝。

台面模式-P
警告

必须移除此螺丝,否则设备无法正常使用。

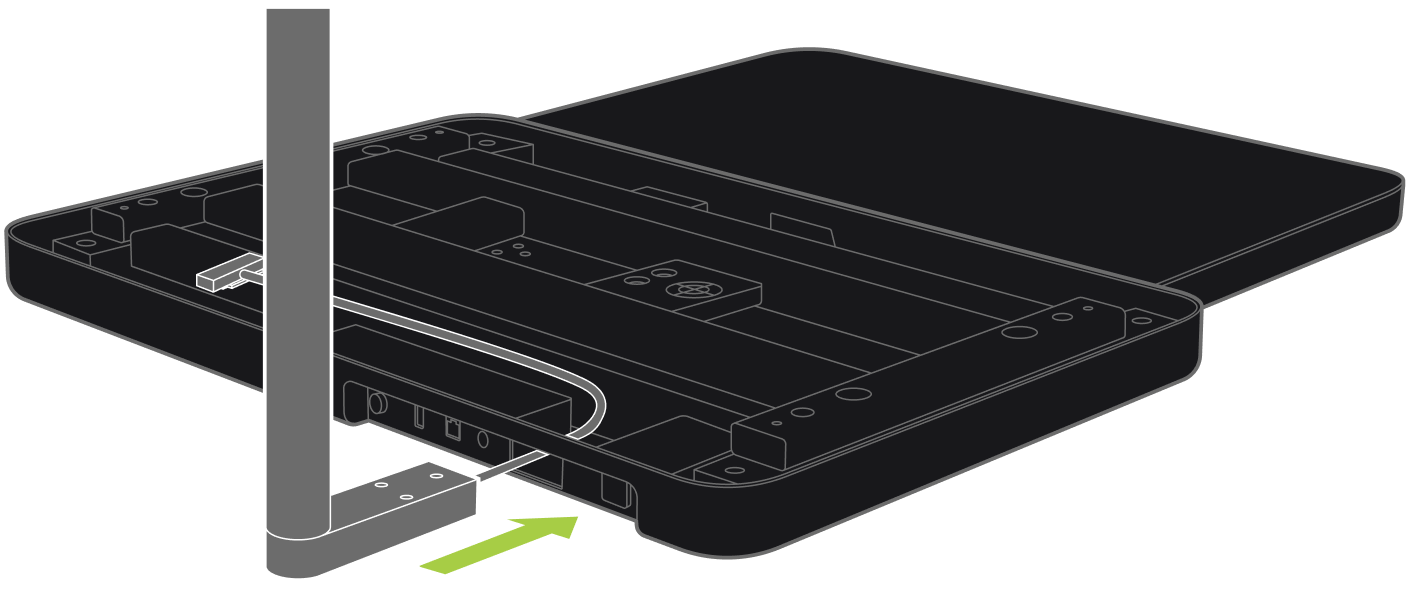

安装显示屏支架

  1. 将屏幕支架的数据线穿入称重台背面的安装孔。
台面模式G
  1. 使用随附的「大号内六角螺丝扳手」拧紧 3 颗固定螺丝。
台面模式H

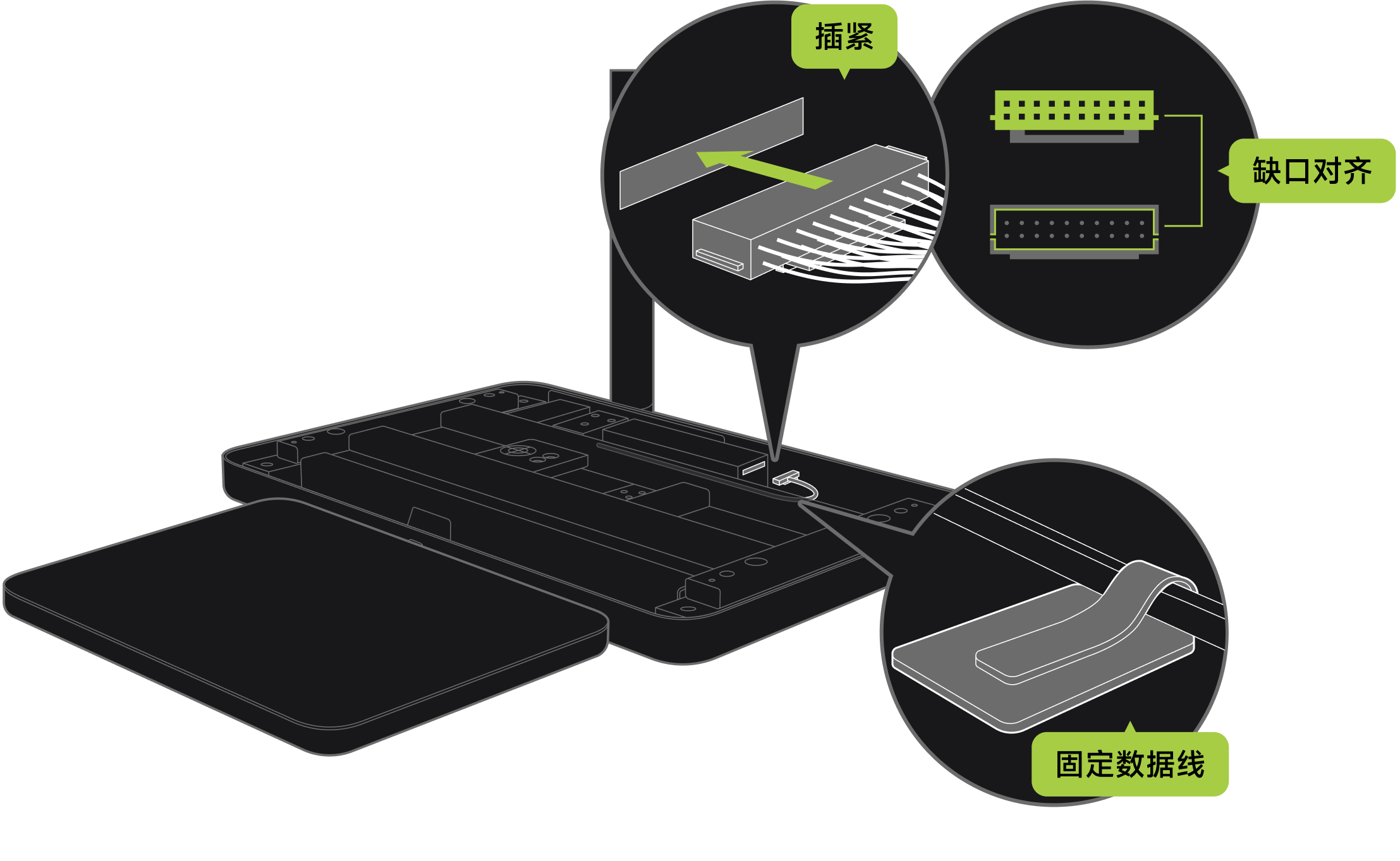

  1. 将显示屏的数据线与主控板链接,并将数据线固定在称重台内的卡扣上。
台面模式I

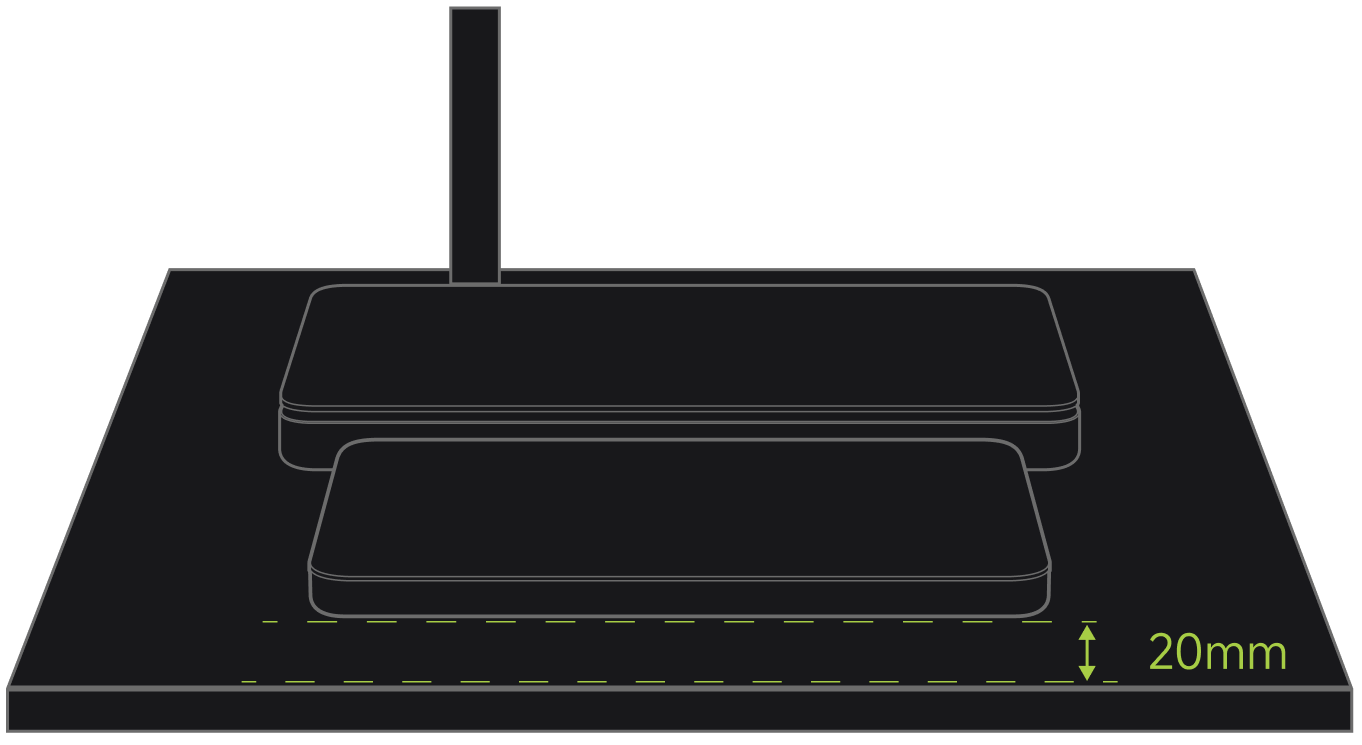

确认摆放位置

确认设备在桌面的摆放位置,RFID 托盘距离桌面边缘 20mm。

台面模式E

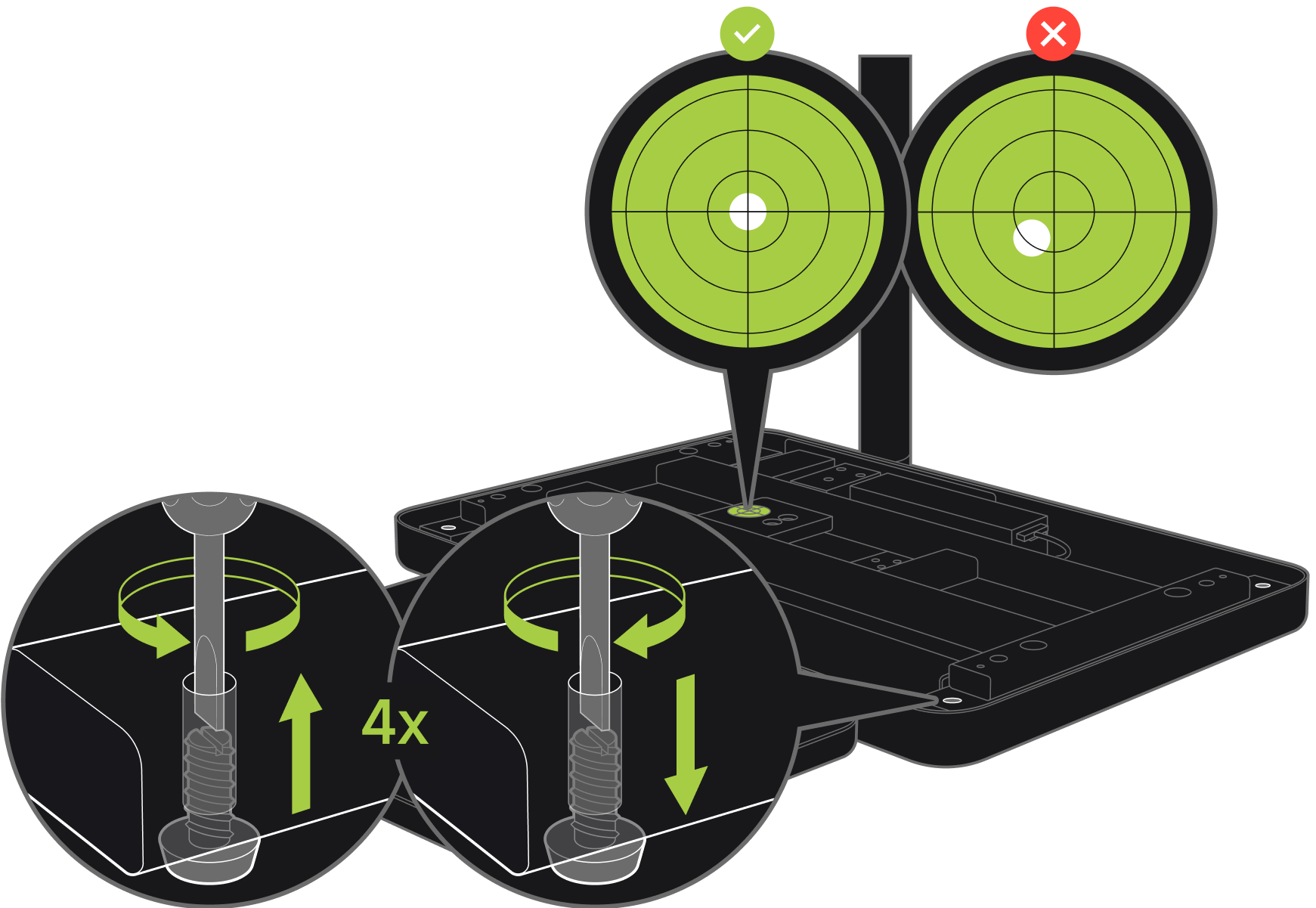

调节称体平衡

使用「一字螺丝刀」,以设备中间水平仪为标准,调节 4 个脚垫高度直至称重台水平度达标。

台面模式J
警告

由于桌面不同位置平整度不同,在设备调平完成后,尽量不要移动位置,如须移动位置,请重新检查水平仪状态。

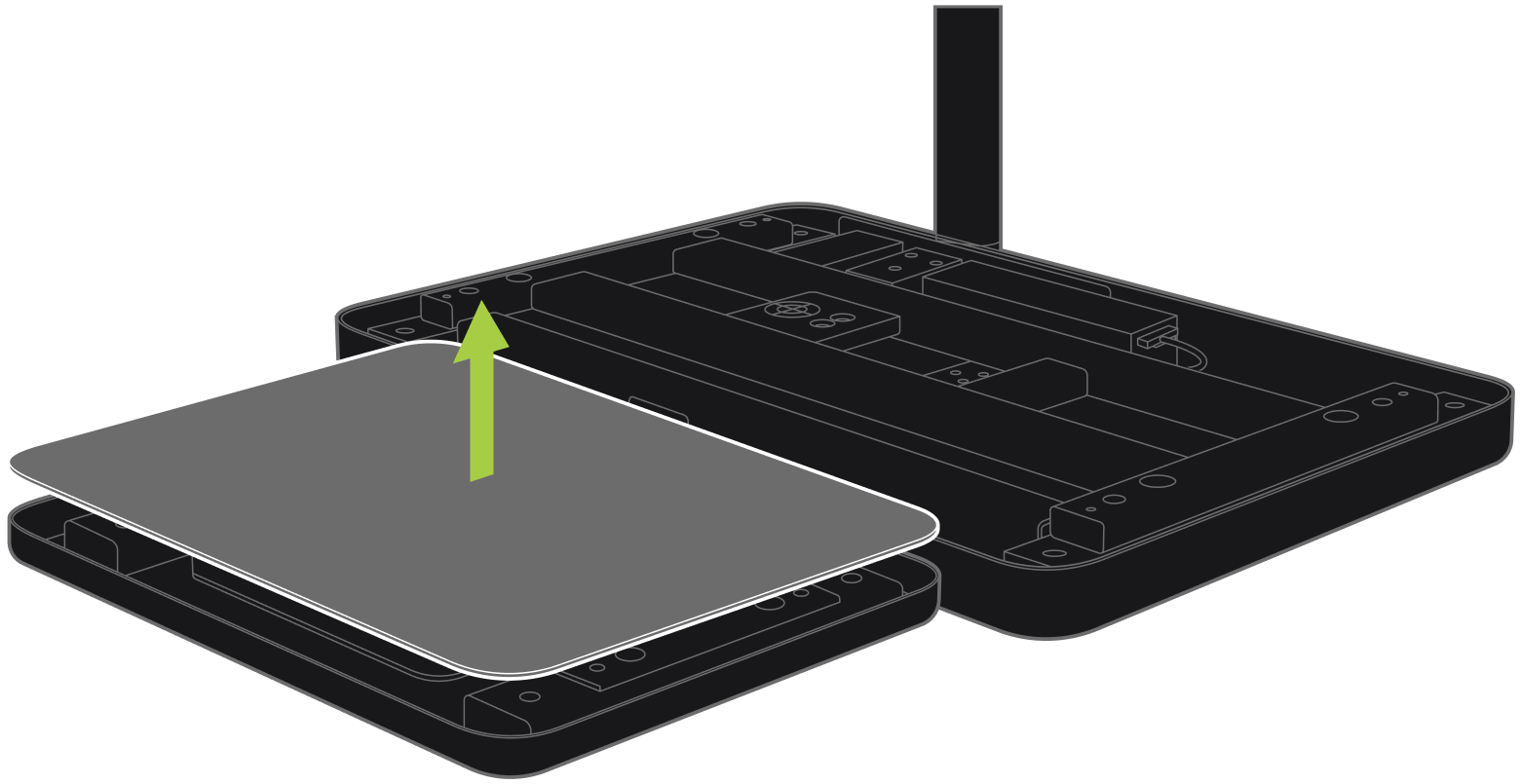

拆卸 RFID 托盘的玻璃面板

双手扶住钢化玻璃面板两侧向上抬起,使其与 RFID 托盘分离。

台面模式K

调节 RFID 托盘高度

使用「一字螺丝刀」,调节 4 个脚垫高度。以称重台上的标识作为基准,水平对齐。

描述文字
提示

RFID 托盘调整完毕,请撕掉贴纸。

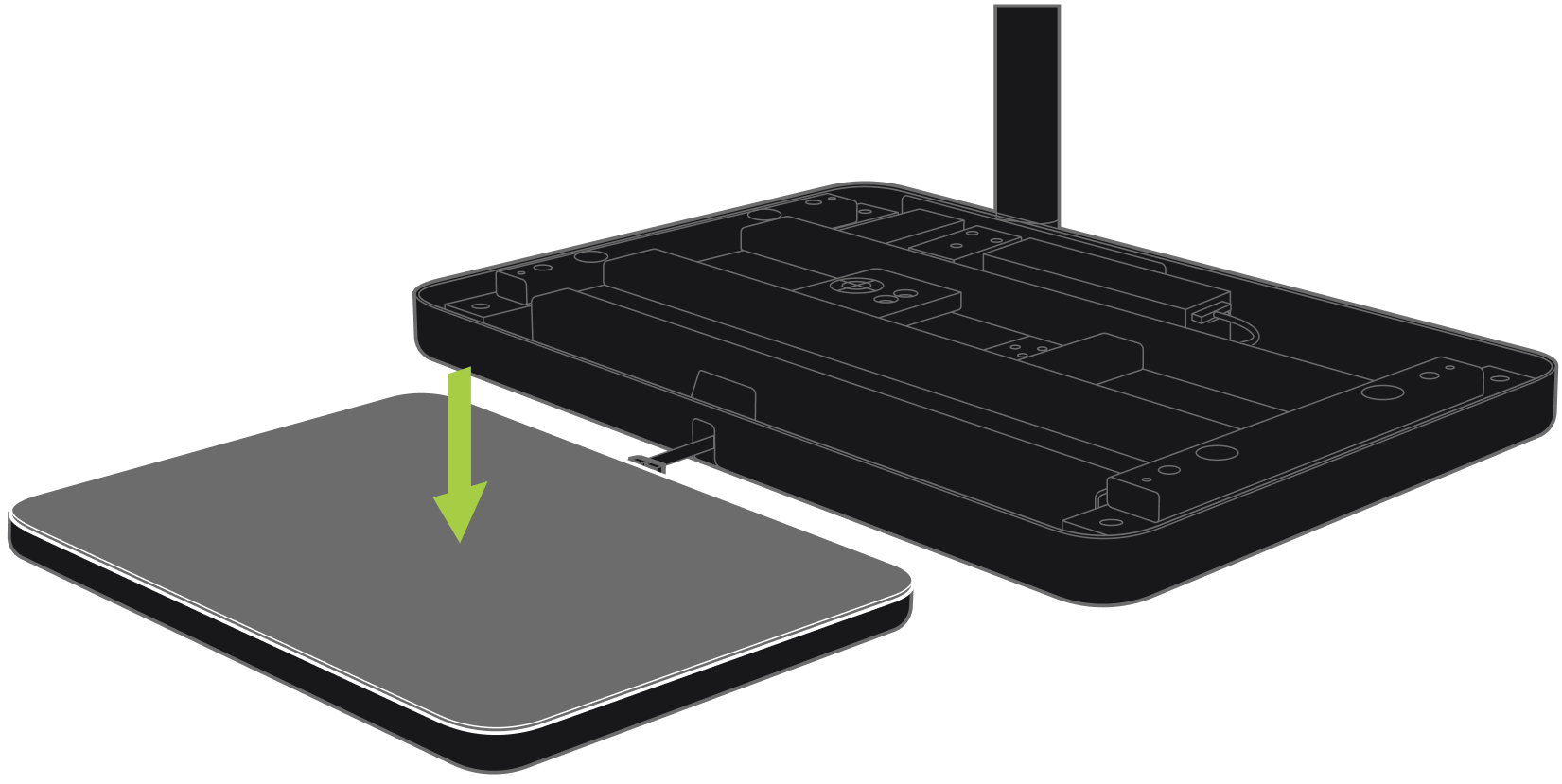

安装 RFID 托盘玻璃面板

将玻璃面板放置于 RFID 托盘上,向下按紧。

台面模式M

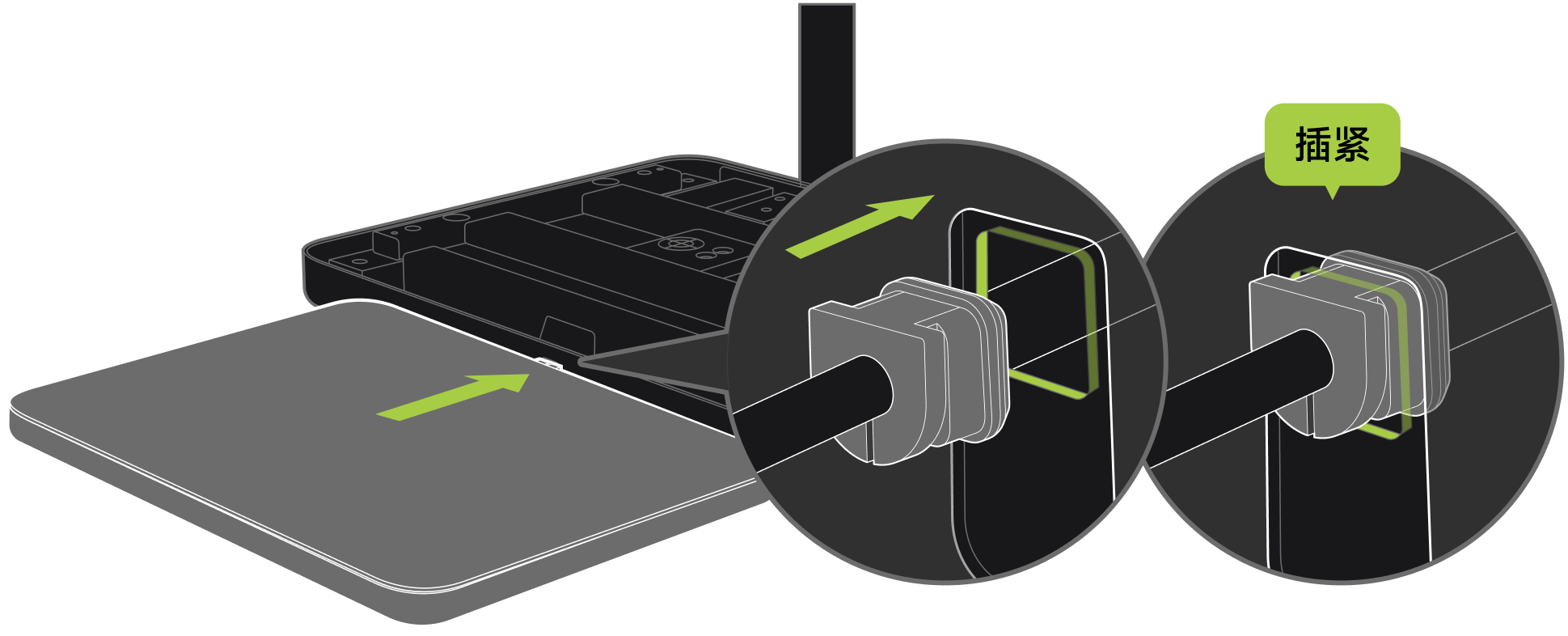

将 RFID 托盘与称重台紧配

将 RFID 托盘上的「橡胶件」对准并插入正面接线孔。

台面模式N

安装称重台的钢化玻璃面板

将玻璃面板放置于称重台上,向下按紧。

台面模式O
注意

安装玻璃台面时,请确认其正确朝向,以避免因方向错误引起设备损坏或功能异常。

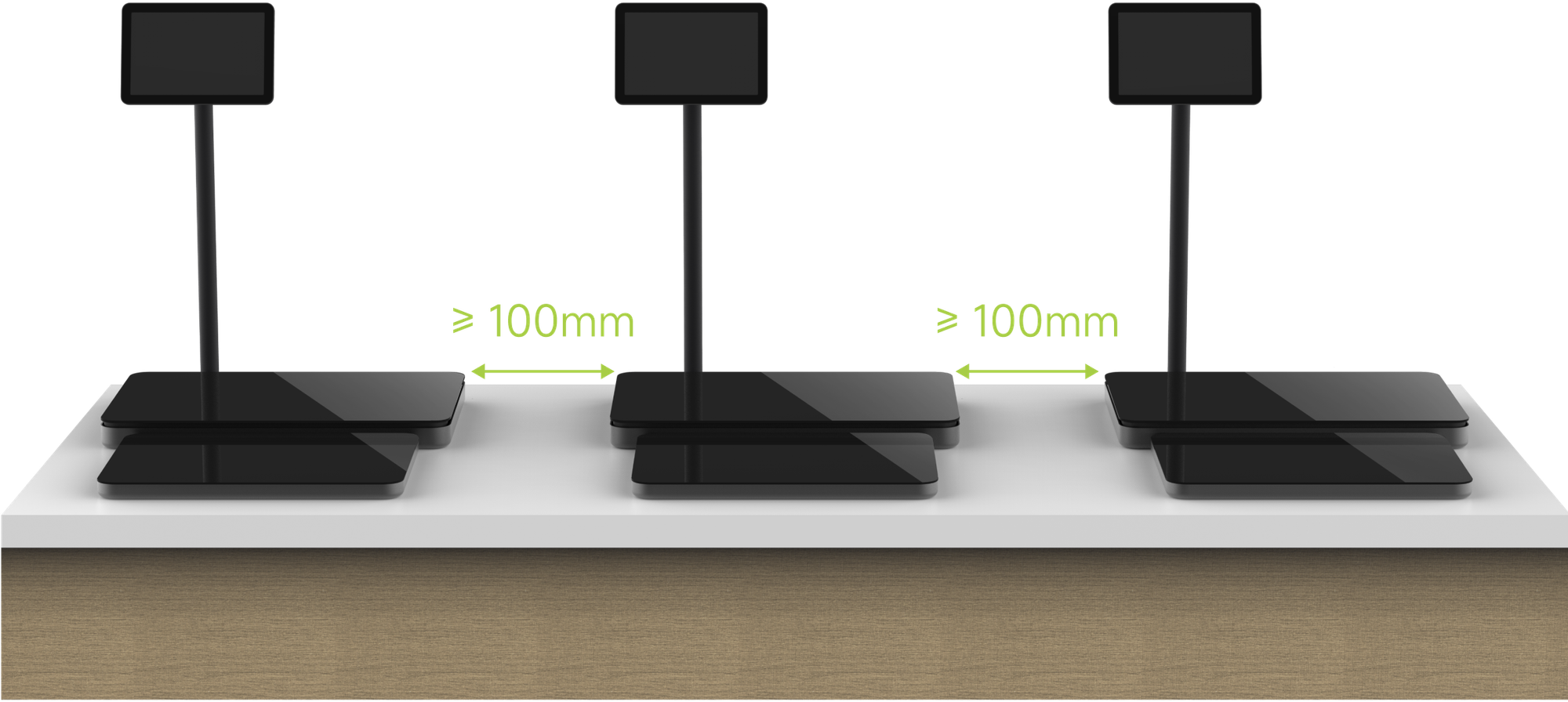

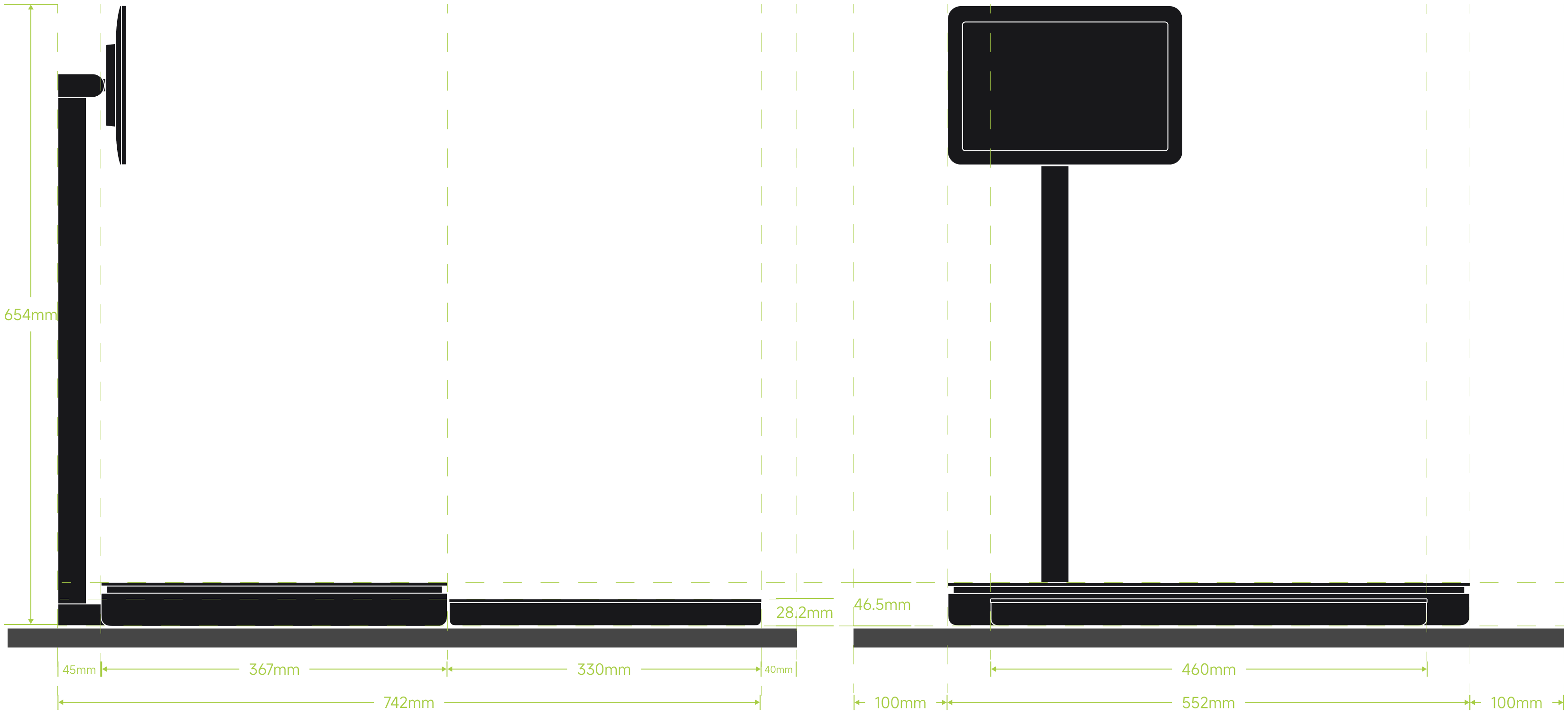

B1 摆放位置示意图

MCT SMARTBUFFET B1 在桌面摆放时,间距不小于100mm。

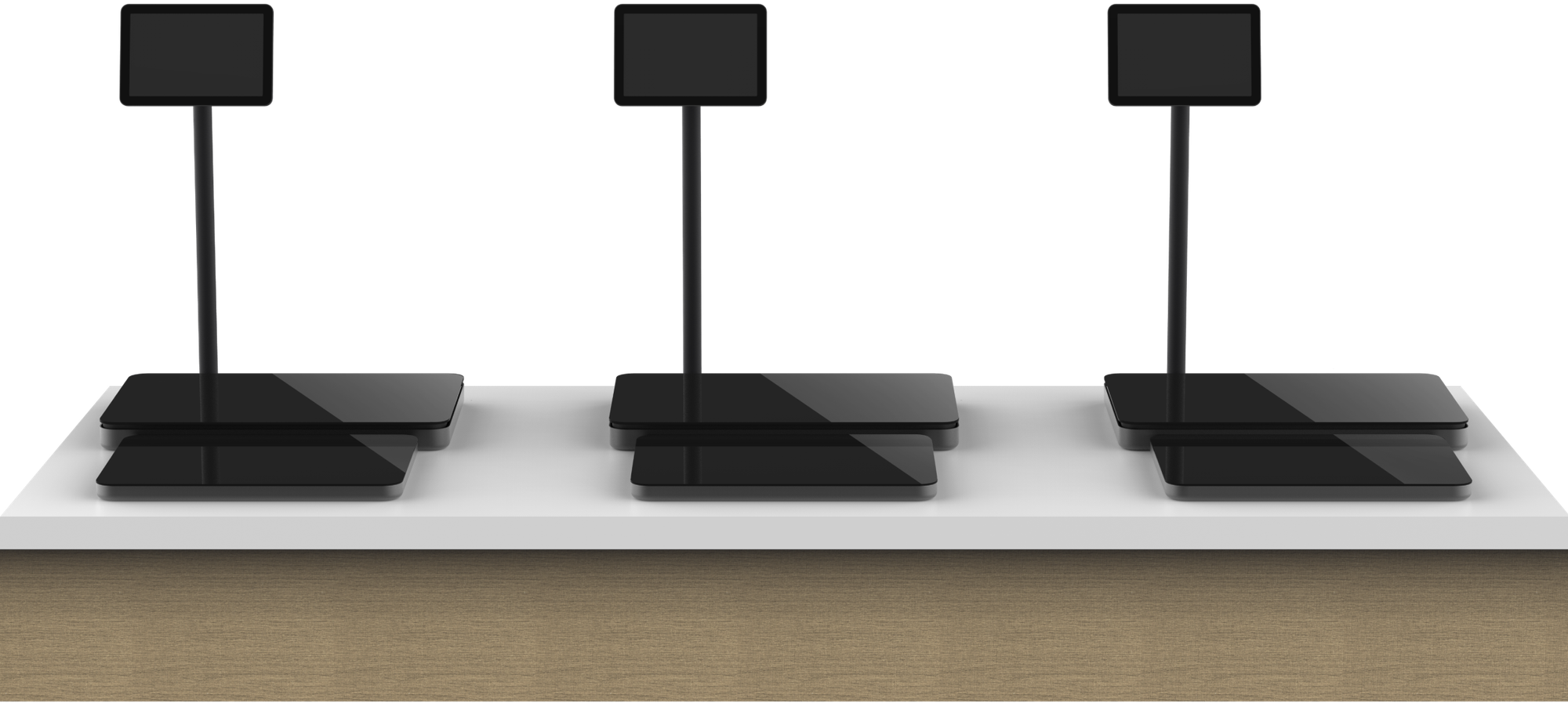

托盘模式摆放位置
提示

安装完成后需要绑定设备。
